产品说明：
设计制造： JB/T8691-1998 结构长度： GB/T151882-94 法兰连接： GB/T91131-2000、JB/T79-94 试验与验收： GB/T13927-92 一、主要性能规范
公称压力
PN
壳体试验
15XPN
密封试验
11XPN
工作温度
橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃
运用介质
纸浆、污水、煤气等
二、主要零部件材质
阀体、上盖
碳钢、不锈钢
闸板
不锈钢
阀杆
密封圈
橡胶、四氟、不锈钢、 硬质合金

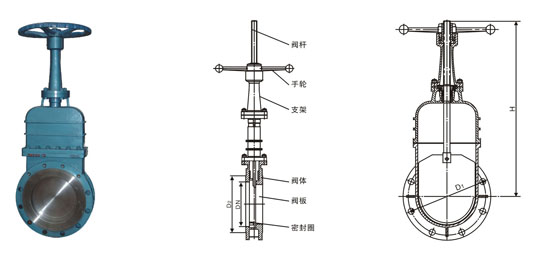

三、主要外形及连接尺寸
公称压力 PN(MPa)
公称通径 DN(mm)
L
D
D1
D2
H
N-M
Do
1.0
150
70
280
240
210
475
8-M20
200
80
335
295
265
540
360
250
85
390
350
320
630
12-M20
300
100
440
400
368
780
500
460
428
885
16-M20
110
565
515
482
990
16-M22
450
120
615
532
1100
20-M22
530
130
670
620
585
1200
600
140
725
685
1450
20-M27
700
165
895
840
800
1700
24-M27
190
1010
950
905
2000
24-M30
680
900
1110
1050
1005
2300
28-M30
1000
1220
1160
115
2780
28-M33
配电动
1380
1325
3360
32-M36
1400
1675
1590
1525
3920
36-M39
1600
1915
1820
1750
4480
40-M45
注：0.6MPa、1.OMPa、1.6MPa及美标150Lb等连接尺寸见附录。
