Z2仿Z41H-16|Z2仿Z41H-25|Z1仿Z41H-40带吹扫孔闸阀
您现在的位置:首页 > 产品展示 > 闸阀
Z2仿Z41H-16|Z2仿Z41H-25|Z1仿Z41H-40带吹扫孔闸阀

Z2仿Z41H-16|Z2仿Z41H-25|Z1仿Z41H-40带吹扫孔闸阀

产品说明:


主要特点及用途
1
、本系列闸阀主体为楔式单闸板双向密封,结构简单、紧凑、密封可靠。
2
、吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷,有效地提高系统的使用寿命。
3
Z1仿、Z2仿系列带吹扫孔闸阀适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上,作为启闭装置用,尤其适用于石
化行业输油和催化裂变系统,起启闭、清洗冲刷管道的作用。
主要性能规范

试验压力 (MPa)

公称压力 PN(MPa)

1.6

2.5

4.0

6.4

10.0

强度试验

2.4

3.8

6.0

9.6

15.0

上密封试验

1.8

2.8

4.4

7.0

11.0

密封试验

1.8

2.8

4.4

7.0

11.0

阀体材料及适用范围

产品类型

阀体材料

适用介质

适用温度(℃)

Z1仿、Z2仿41H-C

WCB

水、蒸汽、烟气、油品或
雾状、粉末状、颗粒状

≤425

Z1仿、Z2仿41Y-I

铬钼钢

≤550

Z1仿、Z2仿41Y-PI

铬镍钛钢

≤650

Z1仿、Z2仿41Y-PII

高镍铬钢

≤900

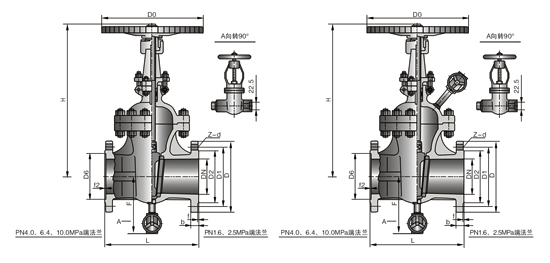

主要尺寸及重量

公称通径 DN(mm)

尺寸 (mm)

Z1仿 重量 (kg)

Z2仿 重量 (kg)

L

H

D

D1

D2

b

f

F

Z-Φd

Do

                 Z1/Z2仿41H-16C    Z1/Z2仿41Y-16I      Z1/Z2仿41Y-16PI      Z1/Z2仿41Y-16PII

50

250

362

160

125

100

16

3

195

4-Φ18

250

29

32

65

270

395

180

145

120

18

3

202

4-Φ18

250

33

36

80

280

426

195

160

135

20

3

210

8-Φ18

300

46

49

100

300

470

215

180

155

20

3

225

8-Φ18

300

63

66

125

325

520

245

210

185

22

3

242

8-Φ18

350

98

102

150

350

590

280

240

210

24

3

260

8-Φ23

350

125

128

200

400

725

335

295

265

26

3

283

12-Φ23

400

185

188

250

450

865

405

355

320

30

3

310

12-Φ25

450

260

263

300

500

1000

460

410

375

30

3

340

12-Φ25

550

365

368

350

550

1140

520

470

435

34

4

372

16-Φ25

600

498

502

400

600

1285

580

525

485

36

4

405

16-Φ30

650

685

688

Z1/Z2仿41H-25       Z1/Z2仿41Y-25I       Z1/Z2仿41Y-25PI       Z1/Z2仿41Y-25PII

50

250

362

160

125

100

20

3

195

4-Φ18

250

31

34

65

270

395

180

145

120

22

3

202

8-Φ18

250

35

38

80

280

426

195

160

135

22

3

210

8-Φ18

300

47

50

100

300

470

230

190

160

24

3

225

8-Φ23

300

65

68

125

325

520

270

220

188

28

3

242

8-Φ25

350

100

103

150

350

590

300

250

218

30

3

260

8-Φ25

350

130

133

200

400

725

360

310

278

34

3

283

12-Φ25

400

195

198

250

450

865

425

370

332

36

3

310

12-Φ30

450

275

278

300

500

1000

485

430

390

40

4

340

16-Φ30

550

392

395

350

550

1140

550

490

448

44

4

372

16-Φ34

650

535

538

400

600

1285

610

550

505

48

4

405

16-Φ34

700

742

745

主要尺寸及重量

公称通径
N(mm)

尺寸(am)

Z1仿 重量 (kg)

Z2仿 重量 (kg)

L

H

D

D1

D2

b

f

D6

f2

F

z-Φd

D0

Z1/Z2仿41H-40        Z1/Z2仿41Y-40I        Z1/Z2仿41Y-40PI        Z1/Z2仿41Y-40PII

50

250

362

160

125

100

20

3

88

4

195

4-Φ18

300

33

37

65

280

395

180

145

120

22

3

110

4

202

8-Φ18

300

38

42

80

310

426

195

160

135

22

3

121

4

210

8-Φ18

350

51

55

100

350

470

230

190

160

24

3

150

45

225

8-Φ23

350

80

84

125

400

520

270

220

188

28

3

176

45

242

8-Φ25

400

120

124

150

450

590

300

250

218

30

3

204

45

260

8-Φ25

400

148

152

200

550

725

375

320

282

38

3

260

45

283

12-Φ30

450

252

256

250

650

865

445

385

345

42

3

313

45

310

12-Φ34

550

355

359

300

750

1000

510

450

408

46

3

364

45

340

16-Φ34

650

540

544

350

850

1140

570

510

465

52

4

422

5

372

16-Φ34

750

690

694

400

950

1285

655

585

535

58

4

474

5

405

16-Φ41

850

960

964

Z1/Z2仿41H-64       Z1/Z2仿41Y-64I        Z1/Z2仿41Y-64PI        Z1/Z2仿41Y-64PII

50

250

370

175

135

105

26

3

88

4

200

4-Φ23

300

36

39

65

280

405

200

160

130

28

3

110

4

210

8-Φ23

300

45

49

80

310

435

210

170

140

30

3

121

4

215

8-Φ23

350

59

63

100

350

480

250

200

168

32

3

150

45

232

8-Φ25

400

90

94

125

400

530

295

240

202

36

3

176

45

250

8-30

400

135

139

150

450

605

340

280

240

38

3

204

45

268

8-34

450

168

172

200

550

740

405

345

300

44

3

260

45

290

12-Φ34

550

280

284

250

650

880

470

400

352

48

3

313

45

318

12-Φ41

650

392

396

300

750

1015

530

460

412

54

4

364

45

350

16-Φ41

750

585

589

350

850

1160

595

525

475

60

4

422

5

382

16-Φ41

800

740

744

400

950

1310

670

585

525

66

4

474

5

415

16-Φ48

900

190

1014

Z1/Z2仿41H-100        Z1/Z2仿41Y-100I        Z1/Z2仿41Y-100PI        Z1/Z2仿41Y-100PII

50

250

370

195

145

112

28

3

88

4

202

4-Φ25

300

38

43

65

280

405

220

170

138

32

3

110

4

215

8-Φ25

300

53

58

80

310

435

230

180

148

34

3

121

4

220

8-Φ25

350

68

73

100

350

480

265

210

172

38

3

150

45

240

8-Φ30

400

102

107

125

400

530

310

250

210

42

3

176

45

257

8-Φ34

400

150

155

150

450

605

350

290

250

46

3

204

45

275

12-Φ34

450

187

192

200

550

740

430

360

312

54

3

260

45

298

12-Φ41

550

305

310

250

650

880

500

430

382

60

3

313

45

325

12-Φ41

650

425

430

300

750

1015

585

500

442

70

4

364

45

360

16-Φ48

750

625

630

350

850

1160

655

560

498

76

4

422

5

395

16-Φ54

850

785

790

400

950

1310

715

620

558

80

4

474

5

428

16-Φ54

950

1055

1060
