产品说明：

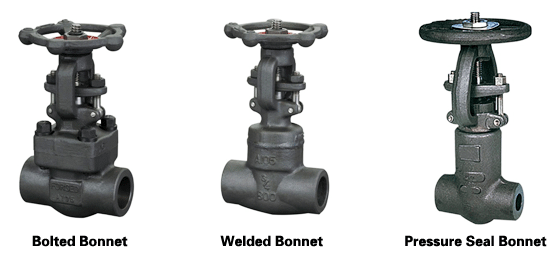

螺栓式阀盖 焊接式阀盖 压力自紧式阀盖
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹 柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户 有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。 闸阀设计结构与说明特征 闸阀的设计与API602，BS5352和ASME B16.34。检验与测试按API598，标记按MSS-SP-25。 采用以下结构 全径或缩径 明杆支架式（OS&Y） 自定心压板压套式 螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖 整体式上密封座 承插端符合ASME B16.11 螺纹连接端（NPT）符合ANSI/ASME B1.20.1

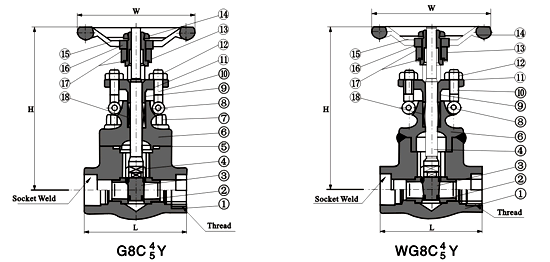

锻钢闸阀 800Lb
标准材质明细表
序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A182 F430/F410
A182 F304
4
阀杆
A182 F6a
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
7
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圆柱销
9
填料压套
A276 410
10
活节螺栓
11
填料压板
A105
A182 F11
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
14
锁紧螺母
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A473 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg）
NPS
缩径
3/8
1/2
3/4
11/4
11/2
/
全径
L
79
92
111
120
140
178
H（开）
158
169
197
236
246
283
330
W
100
125
160
180
200
重量
螺栓式
2.1
2.0
2.3
4.3
5.9
6.9
11.1
15.2
焊接式
1.8
1.7
3.8
5.1
6.1
10.2
14.2

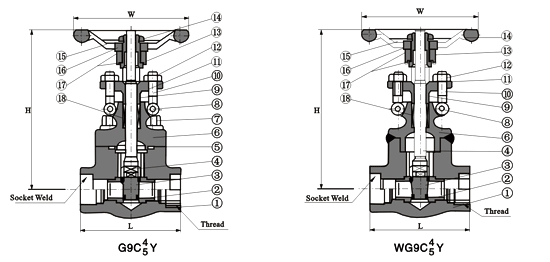

锻钢闸阀 900Lb～1500Lb
号
A182 F430
A182
210
354
240
2.5
4.2
6.6
8.8
12.5
17.2
23.5
2.4
4.0
6.3
8.7
12.1
22.0

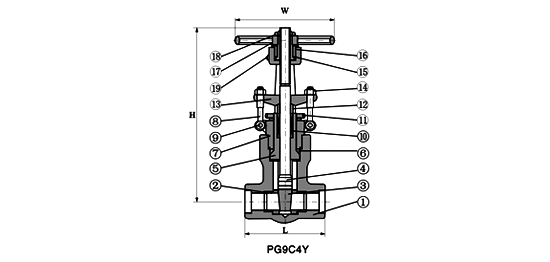

自密封锻钢闸阀 900Lb～2500Lb
密封环
A182/F430
密封座
F316(L)
F182 F304
A276 304L
A276 316L
A276 F420
提升螺母
A276-420
轴承压盖
19
黄铜油杯
Brass
1/2″
3/4″
1″
11/4″
11/2″
2″
900-150Lb
216
2500Lb
186
232
279
H(开)
321
380
414
502
250
280
900Lb-1500Lb
11.5
10.8
10.5
19.6
21.0
55.4
12.3
11.6
26.0
28.4
60.0
