穿透式刀闸阀
本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。
一、主要性能规范
零件名称
材料
阀体
1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB
阀杆 Stem
1CF18Ni9Ti
阀座密封圈
橡胶或PTFE
支架
不锈钢
阀体间密封垫片
填料压盖
填料
石墨或PTFE
阀体装配螺栓
B7
填料压盖螺栓
注：橡胶牌号取决于介质性质和使用温度。 闸板材质牌号取决于介质性质。

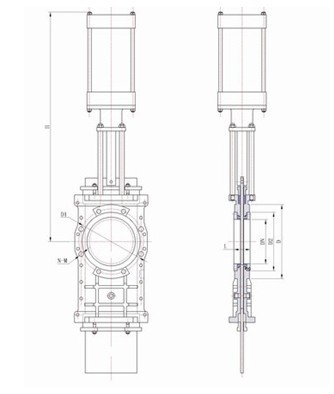

ON
L
Φ1
H
H2
N-M
汽缸直径（mm） Cylinder Diameter
PN0.6
PN1.0
50
40
125
397
51
4-M16
65
145
418
67
80
160
579
82
100
180
612
102
8-M16
210
710
127
150
60
240
816
152
8-M20
200
295
990
202
250
70
350
1106
253
12-M20
300
400
1264
303
460
1575
353
16-M20
515
1562
402
16-M22
450
90
565
1750
452
20-M22
500
620
1994
502
600
725
2040
603
20-M27
二、壳体试验和密封试验:
1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。 2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。 3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做 此项试验。 4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。 5、插板阀清洁度要求按JB/T7748的规定。 6、静压寿命试验。 7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。
静压寿命实验次数
金属密封
DN≤150mm
1200次
DN≥200-400mm
1000次
Dn≤150mm
800次
非金属密封
1400次
DN≤200-400mm
Dn≤450mm
注：1、金属密封指密封副材料是金属-金属 2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
