上海维旺迪阀门有限公司

电液动刀型闸阀

产品说明：

一、概述：
该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。
二、特点：
1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，运用于较高压力场合。
3、节能，液压传动效率高达80%。
4、阀门整体结构紧凑，体积小，无需液压泵站。
5、可控制任意阀位并可锁定。
三、主要性能规范

公称压力 (MPa)	壳体试验 (MPa)	密封试验 (MPa)	工作温度	适用介质
1.0	1.5	1.1	≤100℃	纸浆、污水、煤浆、灰、渣水混合物

四、主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

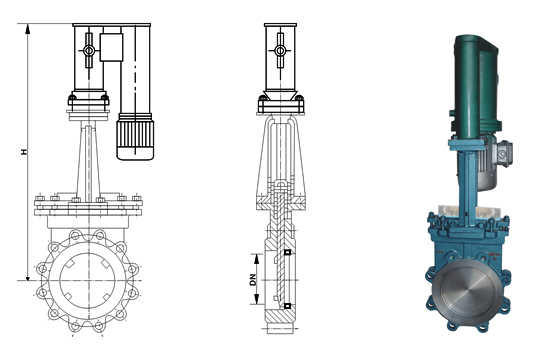

五、主要外形及连接尺寸

MPa	DN	L	D1	D2	H	A	B	N-M
0.6	50	43	90	110	650	160	140	4-M12
	65	46	110	130	670	160	140	4-M12
	80	46	125	150	685	160	140	4-M16
	100	52	145	170	755	200	160	4-M16
	125	56	175	200	790	200	160	8-M16
	150	56	200	225	865	200	160	8-M16
	200	60	255	280	940	220	180	8-M16
	250	68	310	335	1030	220	180	12-M16
	300	78	362	395	1180	220	180	12-M20
	350	78	412	445	1285	220	180	12-M20
	400	102	462	495	1390	240	220	16-M20
	450	114	518	550	1500	240	220	16-M20
	500	127	568	600	1600	240	220	16-M20
1.0	50	43	100	125	650	160	140	4-M16
	65	46	120	145	670	160	140	4-M16
	80	46	135	160	685	160	140	4-M16
	100	52	155	180	755	200	160	8-M16
	125	56	185	210	790	200	160	8-M16
	150	56	210	240	865	200	160	8-M20
	200	60	265	295	940	220	180	8-M20
	250	68	320	350	1030	220	180	12-M20
	300	78	368	400	1180	220	180	12-M20
	350	78	428	460	1285	220	180	16-M20
	400	102	482	515	1390	240	220	16-M20
	450	114	532	565	1500	240	220	20-M22
	500	127	585	620	1600	240	220	20-M22
