锻钢保温闸阀

您现在的位置：首页 > 产品展示 > 闸阀

锻钢保温闸阀

20091221022219%e9%94%bb%e9%92%a2%e6%b3%95%e5%85%b0%e4%bf%9d%e6%b8%a9%e9%97%b8%e9%98%80.jpg

产品说明：

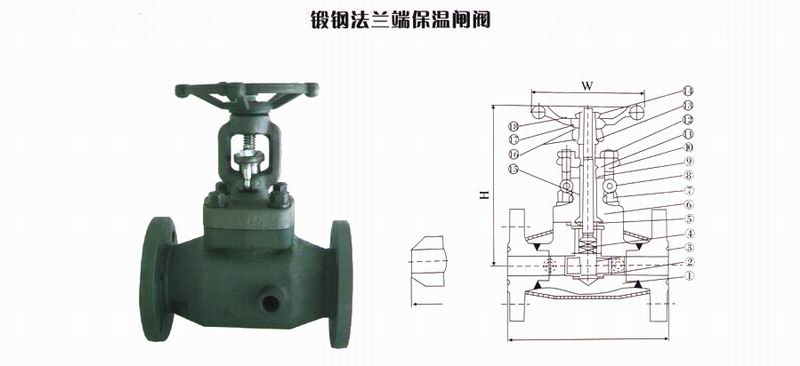

%E9%94%BB%E9%92%A2%E6%B3%95%E5%85%B0%E4%BF%9D%E6%B8%A9%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg
标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	AS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276F316(L)
3	闸板	A276 410&403	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨+graphite		316夹PTFE　SS+PTFE
6	阀盖	A105	A182　F22	A182　F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 410
14	销紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A472 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸气、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29℃-425℃	-29℃-550℃	-29℃-180℃

注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢
尺寸和重量：

NPS		1/2	3/4	1	1　1/4	1　1/2	2
L(RF) L1 (BW)	150	108	117	117	140	165	203
	300	140	152	152	178	190	216
	600	165	190	190	229	241	292
H(OPEN)	150,300	158	169	169	236	246	283
H(OPEN)	600	169	197	197	246	283	320
W		100	100	100	160	160	180
2-G		3/8	3/8	3/8	1/2	1/2	1/2

注意：法兰按照GB标准或客户要求的其它标准定制。

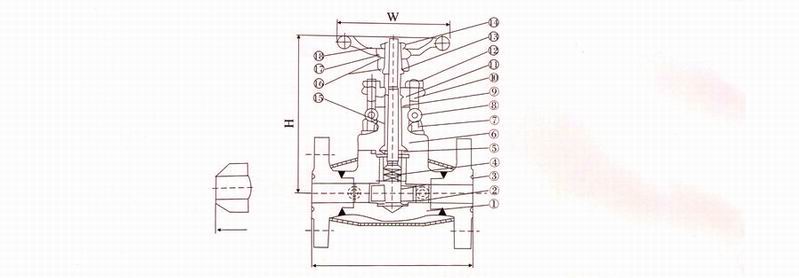

%E9%94%BB%E9%92%A2%E6%B3%95%E5%85%B0%E4%BF%9D%E6%B8%A9%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE1.jpg
标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	AS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276F316(L)
3	闸板	A276 410&403	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨+graphite		316夹PTFE　SS+PTFE
6	阀盖	A105	A182　F22	A182　F304(L)	A182 F316(L)
7	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A276 304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 410
14	销紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A472 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸气、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29℃-425℃	-29℃-550℃	-29℃-180℃

注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢
尺寸和重量：

NPS		1/2	3/4	1	11/4	11/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	371
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
H(OPEN)		197	197	236	246	283	330
W		125	125	160	160	180	200
2-G		3/8	3/8	3/8	1/2	1/2	1/2
