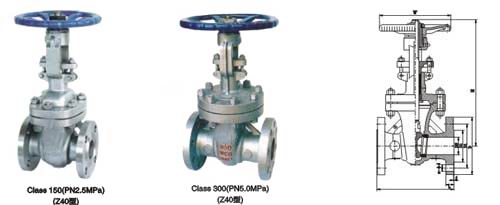

美标闸阀



美标闸阀|美标闸阀厂家|上海美标闸阀

产品说明:

美标闸阀特点;
1.产品的设计制造符合美国国家标准ANSIB16.34,美国石油协会标准API600API6D要求。
2.
结构紧凑、体积小、刚性好、安全可靠。
3.
关闭件(闸阀)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因些,密封可靠,并且不会产生闸板楔死。
4.
阀座可为更换式阀座,可以任意组合与关闭件密封面材质的配对,以满足工况要求,延长使用寿命。
采用标准

名称

闸阀

设计标准

API60DAPI600,JIS B2073-2083

结构长度

ANSI B16.10,JISB2002

配管法兰

ANSI B16.5JIS B2212-224

对焊端尺寸

ANSI B16.25

检验与试验

API6DAPI598,JIS2003

传动方式

手动、电动、伞齿轮动

试压规范

压力等级或公称压力

壳体试验

密封试验

高压液密封

低压气密封

150Lb,PN2.0MPa

2.94

2.16

0.6

300Lb,PN5.0MPa

7.67

5.62

600Lb,PN10.0MPa

15.3

11.23

JIS10K

2.1

1.6

JIS20K

5.1

3.8

主要零件材料及性能规范

零件名称

材料

阀体
阀盖
闸板

ASTM A216
WCB

ASTM A351
CF8

ASTM A351
CF8M

ASTM A351
CF3

ASTM A351
CF3M

阀杆

1Cr13

OCr18Ni9

00r17Ni12Mo2

00Cr19Ni10

00Cr17Ni14Mo2

F6a

304

316

304L

316L

上密封座

1Cr(F6a)

本体

阀板

密封面

13Cr

13Cr

STL

本体         本体       STL
本体         本体       STL

阀座

13Cr

STL

STL

填料

柔性石墨环+YS450F

≤200℃聚四氟乙烯或聚四氟乙烯编织填料
200℃柔性石墨环+柔性石墨编织填料

垫片

柔性石墨复合垫(芯板:碳钢或不锈钢)不锈钢带/柔性石墨缠绕垫

中法兰螺栓

350CrMo
ASTM A193 B7

OCr18Ni9       ASTM        A193        B8

中法兰螺母

45
ASTM A194 2H

OCr18Ni9       ASTM        A194        B8

阀杆螺母

ZCuA110Fe3          ASTM A439             D-2

手轮

可锻铸铁、球墨铸铁、铁钢

适用工况

适用介质

水、蒸气、油品等

硝酸等腐蚀介质

醋酸等腐蚀介质

强氧化性介质

尿素等腐蚀性介质

适用温度(°

-29-425

-40-200(超出该温度范围、请在订货时注明)






[Z4/0/1Z54/0/1Z44/0/1Z94/0/1]主要连接与外型尺寸

磅级

公称通径

单位

主要连接尺寸

Z4/0/1外型尺寸

in

mm

L

D

D1

D2

b

z-φd

H(全开)

W

150LB
(2.0Mpa)
(10k)

1

25

in

5

4.25

3.1

2

0.44

4-0.63

7.87

4.72

mm

127

108

79.5

51

11.5

4-15

200

120

11/4

32

in

5.5

4.63

3.5

2.5

0.5

4-0.63

9.25

5.11

mm

140

117

89

64

13.0

4-15

235

140

11/2

40

in

6.6

5

3.88

2.88

0.56

4-0.63

11.22

7.09

mm

165

127

98.5

73

14.5

4-15

285

180

2

50

in

7.00

6.00

4.75

3.62

0.75

4-0.75

16.10

8.00

mm

178

152

120.5

92

19.1

4-19

409

200

21/2

65

in

7.48

7

5.5

4.13

0.69

4-0.75

17.13

7.87

mm

190

178

139.5

105

18

4-19

4.5

200

3

80

in

8.00

7.50

6.00

5.00

0.94

4-0.75

20.00

10.00

mm

203

190

152.5

127

23.9

4-19

570

250

4

100

in

9.00

9.00

7.50

6.19

0.94

8-0.75

23.20

10.00

mm

229

229

190.5

157

23.9

4-19

590

250

5

125

in

10

10

8.5

7.31

0.94

8-0.88

28.54

9.84

mm

254

254

216.0

186

24

8-22

725

250

6

150

in

10.50

11.00

9.50

8.50

1.00

8-0.88

24.80

12.00

mm

267

279

241.5

216

25.4

8-22

630

300

8

200

in

11.50

13.50

11.75

10.62

1.12

8-0.88

37.80

13.88

mm

292

343

298.5

270

28.5

8-22

960

350

10

250

in

13.00

16.00

14.25

12.75

1.19

12-1.00

45.60

15.70

mm

330

406

362

324

30.2

12-25

1158

400

12

300

in

14.00

19.00

17.00

15.00

1.25

12-1.00

54.30

17.70

mm

356

483

432

381

31.8

12-25

1378

450

14

350

in

15.00

21.00

18.75

16.26

1.38

12-1.12

60.75

19.70

mm

381

533

476.5

413

35

12-29

1543

500

16

400

in

16.00

23.50

21.25

18.50

1.44

16-1.12

68.40

23.60

mm

406

597

539.5

470

36.6

16-29

1738

600

18

450

in

17.00

25.00

22.75

21.00

1.56

16-1.25

71.10

23.60

mm

432

635

578

533

39.7

16-32

1959

600

20

500

in

18.00

27.50

25.00

23.00

1.69

20-1.25

87.20

26.80

mm

457

698

635

584

42.9

20-32

2214

680

24

600

in

20.00

32.00

29.50

27.25

1.88

20-1.38

102.3

29.90

mm

508

813

749.5

692

47.7

20-35

2599

760

[Z4/0/1Z54/0/1Z44/0/1Z94/0/1]主要连接与外型尺寸

磅级

公称通径

单位

主要连接尺寸

Z4/0/1外型尺寸

in

mm

L

D

D1

D2

b

z-φd

H(全开)

W

300Lb
(5.0Mpa)
(20k)

1

25

in

6.50

4.88

3.50

2.00

0.69

4-0.75

8.46

5.51

mm

156

124

89.00

51.00

18.00

4-19

215

140

11/4

32

in

7.00

5.25

3.88

2.50

0.75

4-0.75

10.04

7.09

mm

178

133

98.50

64.00

19.00

4-19

255

180

11/2

40

in

7.48

6.13

4.50

2.88

0.81

4-0.75

12.60

7.87

mm

190

156

114.50

73.00

21.00

4-19

320

200

2

50

in

8.50

6.50

5.00

3.62

0.88

8-0.75

16.70

8.00

mm

216

165

127

92.00

22.30

8-19

424

200

21/2

65

in

9.49

7.50

5.88

4.13

1.00

8-0.88

18.11

9.81

mm

241

190

149

105

26.00

8-22

460

250

3

80

in

11.15

8.25

6.62

5.00

1.12

8-0.88

21.00

10.00

mm

283

210

168

127

28.50

8-22

5.5

250

4

100

in

12.00

10.00

7.88

6.19

1.25

8-0.88

24.20

10.00

mm

305

254

200

157.20

31.80

8-22

615

250

5

125

in

15.00

11.00

9.25

7.31

1.38

8-0.88

29.92

13.78

mm

381

279

235

186

35.00

8-22

760

350

6

150

in

15.87

12.50

10.62

8.50

1.44

8-0.88

31.30

14.00

mm

403

318

270

216

36.60

12-22

795

350

8

200

in

16.50

15.00

13.00

10.62

1.62

12-1.00

39.90

15.70

mm

419

381

330

270

41.30

12-25

1012

400

10

250

in

18.00

17.50

15.25

12.75

1.88

16-1.12

48.50

17.70

mm

457

445

387.50

324

47.70

16-29

1231

450

12

300

in

19.75

20.50

17.75

15.00

2.00

16-1.25

57.00

19.70

mm

502

521

451

381

50.80

16-32

1450

500

14

350

in

30.00

23.00

20.25

16.25

2.12

20-1.25

64.80

23.60

mm

762

584

514.50

413

54.00

20-32

1645

600

16

400

in

33.00

25.50

20.25

18.50

2.25

20-1.38

72.50

23.60

mm

838

648

571.50

470

57.20

20-35

1841

600

18

450

in

36.00

28.00

24.75

21.00

2.38

24-1.38

76.50

26.80

mm

914

711

628.50

533

60.40

24-35

19.43

680

20

500

in

39.00

30.50

27.00

23.00

2.50

24-1.38

84.80

38.00

mm

991

775

686

584

63.50

24-35

2154

760

24

600

in

45.00

36.00

32.00

27.25

2.75

24-1.62

100.50

36.00

mm

1143

914

813

692

69.90

24-41

2553

915

600Lb
(10.0Mpa)

1

25

in

8.50

4.88

3.50

2.00

0.69

4-0.75

8.46

7.09

mm

216

124

89.00

51.00

18.00

4-19

215

180

11/4

32

in

9.02

5.25

3.88

2.50

0.84

4-0.75

10.63

7.87

mm

229

133

98.50

64.00

21.00

4-19

270

200

11/2

40

in

9.49

6.13

4.50

2.88

0.88

4-0.88

13.58

7.87

mm

241

156

114.50

78.00

23.00

4-22

345

200

2

50

in

11.50

6.50

5.00

3.62

1.00

8-0.75

18.00

10.00

mm

292

165

127

92.00

25.40

8-19

458

250

21/2

65

in

12.99

7.5

5.88

4.13

1.13

8-7.88

20.47

10.00

mm

330

190

149

100

29.00

8-22

520

250

3

80

in

14.00

8.25

6.62

5.00

1.25

8-0.88

22.58

10.00

mm

356

210

168

127

38.10

8-22

570

250

4

100

in

17.00

10.75

8.50

6.19

1.50

8-1.00

27.20

14.00

mm

432

273

216

157

38.10

8-25

690

350

5

125

in

20.00

13.00

10.50

7.31

1.75

8-1.13

30.71

13.78

mm

508

330

266.50

186

45.00

8-29

780

350

6

150

in

22.00

14.00

11.50

8.50

1.88

12-1.12

35.80

18.00

mm

559

356

292

216

47.70

12-29

910

450

8

200

in

26.00

16.50

13.75

10.62

2.19

12-1.25

41.90

19.70

mm

660

419

349

270

55.60

12-32

1064

500
