手动对夹式刀型闸阀

20100106045150%e6%89%8b%e5%8a%a8%e5%af%b9%e5%a4%b9%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.gif

产品说明：

一、概述：
1、PZ73型手动对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。
2、根据需要，可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，对于输入困难的流体特别适用。
3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可防止颗粒物料直接冲刷在密封上，从而可改善的工作条件，延长寿命。
4、在刀板上端安装有聚四氟乙烯、刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒。
5、采用全圆形的通道设计，刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
二、主要性能规范

公称压力 (MPa)	壳体试验 (MPa)	密封试验 (MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃	纸浆、污水、煤浆、灰、渣水混合物

三、主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

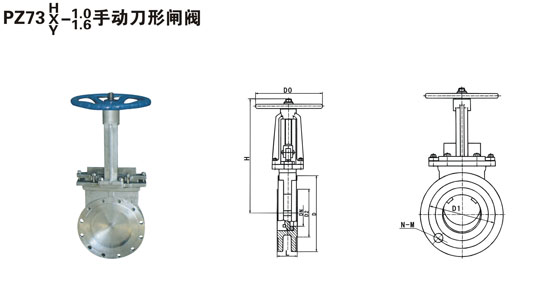

四、连接尺寸、外形尺寸及重量

MPa	DN	D	D1	D2	D2	H	N-M	Do	重量(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	298	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
