产品说明：
一、产品概述
我厂生产的通风蝶阀 采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率 小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀 广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
二、主要参数
公称压力（MPa)
0.05MPa
介质温度
-30℃～-350℃
强度试验
0.1MPa
适用介质
冷热风、烟气
介质流速
25m/s
泄漏率
3%
三、主要零件材料
零件名称
阀体
阀板
阀轴
材料
碳钢
碳钢、不锈钢

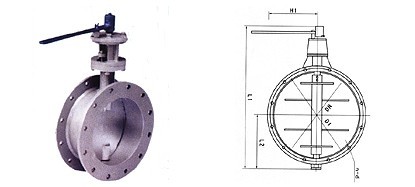

四、TD41W手柄操作通风蝶阀主要外形连接尺寸 单位：mm
DN
D
D1
L
L1
n-Фd
b
H1
150
240
210
100
377
8-12
8
250
200
290
260
426
345
310
120
485
10
350
300
405
370
539
8-14
455
420
140
12-18
400
505
470
652
450
570
530
160
781
16-18
500
620
580
835
600
720
680
180
946
12
550
700
820
780
1044
800
920
880
1159
