氨用球阀
您现在的位置:首页 > 产品展示 > 球阀
氨用球阀

氨用球阀,氨用球阀厂家|上海氨用球阀-上海维旺迪阀门有限公司

产品说明:

概述:
氨用球阀在物理化学实验中,经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。最常用的氨用球阀为,简称氨气.
1
,氨用球阀的外观及工作原理。

氨气阀门的高压腔与钢瓶连接,低压腔为气体出口,并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。

使用时先打开钢瓶总开关,然后顺时针转动低压表压力调节螺杆,使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流 减压后进入低压室,并经出口通往工作系统。转动调节螺杆,改变活门开启的高度,从而调节高压气体的通过量并达到所需的压力值。

氨用球阀都装有安全阀。它是保护氨气减压阀并使之安全使用的装置,也是氨用球阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因,导致出口压力自行上升并超过一定许可值时,安全阀会自动打开排气。
2.
氨用球阀的使用方法
(1)
按使用要求的不同,氨气减压阀有许多规格。最高进口压力大多为,最低进口压力不小于出口压力的2.5倍。出口压力规格较多,一般为,最高出口压力为。
(2)
安装氨用球阀时应确定其连接规格是否与和使用系统的接头相一致。氨用球阀采用半球面连接,靠旋紧螺母使二者完全吻合。因此,在使用时应保持两个半球面的光洁,以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。
(3)
氨用球阀应严禁接触油脂,以免发生火警事故。
(4)
停止工作时,应将减压阀中余气放净,然后拧松调节螺杆以免弹性元件长久受压变形。
(5)
氨用球阀应避免撞击振动,不可与腐蚀性物质相接触。
这些氨气阀门的使用方法及注意事项与氨气阀门基本相同。但是,还应该指出:专用氨气阀门一般不用于其它气体。为了防止误用,有些氨气阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹,也称反向螺纹,安装时应特别注意。

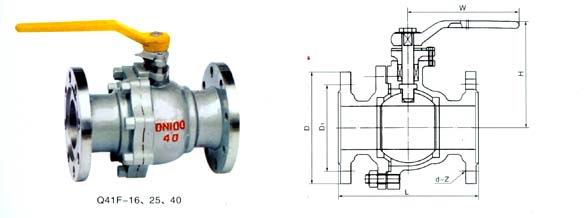

主要外形尺寸:

型号

通径(DN

主要外形尺寸(mm

阀体材料

适用温度
(℃)

适用介质

L

H

D

D1

d-z

W

Q41F-16

15

130

76

95

65

14-4

130

铸 钢
不锈钢

≤150

氨、氨液

20

150

82

105

75

14-4

130

-

25

160

94

115

85

14-4

160

-

32

165

103

135

100

18-4

160

-

-

-

-

40

180

155

145

110

18-4

230

-

-

-

-

50

200

160

160

125

18-4

230

-

-

-

-

65

220

177

180

145

18-4

400

-

-

-

-

80

250

215

195

160

18-8

400

-

-

-

-

100

280

245

215

180

18-8

700

-

-

-

-

125

320

260

245

210

18-8

1100

-

-

-

-

150

360

270

280

240

23-8

1100

-

-

-

-

200

400

370

335

295

23-12

1500

-

-

-

-

250

533

-

405

355

25-12

-

-

-

-

-

300

610

-

460

410

25-12

-

-

-

-

Q41F-25

15

130

76

95

65

14-4

130

-

-

-

20

150

82

105

75

14-4

130

-

-

-

-

25

160

94

115

85

14-4

160

-

-

-

-

32

165

153

135

100

18-4

160

-

-

-

-

40

180

162

145

110

18-4

230

-

-

-

-

50

200

175

160

125

18-4

230

-

-

-

-

65

220

190

180

145

18-8

400

-

-

-

-

80

250

215

195

160

18-8

400

-

-

-

-

100

260

245

215

180

18-8

700

-

-

-

-

125

320

260

245

210

23-8

1100

-

-

-

-

150

360

275

280

240

23-8

1100

-

-

-

-

200

400

-

335

295

23-12

-

-

-

-

-

250

568

-

425

370

30-12

-

-

-

-

-

300

648

-

485

430

30-16

-

-

-

-

Q41F-40

15

130

103

95

65

14-4

130

-

-

-

20

150

112

105

75

14-4

130

-

-

-

-

25

160

123

115

85

14-4

160

-

-

-

-

32

180

150

135

100

18-4

160

-

-

-

-

40

200

165

145

110

18-4

230

-

-

-

-

50

220

172

160

125

18-4

230

-

-

-

-

65

250

197

180

145

18-8

400

-

-

-

-

80

280

222

195

160

18-8

400

-

-

-

-

100

320

236

230

190

23-8

700

-

-

-

-

125

400

236

270

220

25-8

1100

-

-

-

-

150

403

295

300

250

25-8

1500

-

-

-

-

200

550



375

320

30-12

1500

-

-

-

-

250

787

-

470

400

41-12

-

-

-

-

-

300

838

-

530

460

41-16

-

-

-

-
