产品说明：
特点： 1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质的流向的切换，也能使相互垂直的两个通道连接或关闭。 2、四阀座密封三通球阀具有造型美观、结构紧凑合理，它不公可实现介质流向的切换，也可使三个通道互相连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管道中介质的分流合流。（如流向图B)
零件材料及主要参数
公称压力 或压力级
法兰密封性
产品型号
PN1.6MAa
凸面 （光华面）
BQ4
4
F-16C
5
F-16P
F-16CF8
F-16CF3
F-16R
F-16R3
PN2.5MAa
F-25C
F-25P
F-25CF8
F-25CF3
F-25R
F-25R3
PN4.0MAa
凹凸面
F-40C
F-40P
F-40CF8
F-40CF3
F-40R
F-40R3
CLASS 150
凸面
F-150(Lb)C
F-150(Lb)P
F-150(Lb)CF8
F-150(Lb)CF3
F-150(Lb)R
F-150(Lb)R3
主要零件材料
阀体
WCB
ZGlCrl18Ni9Ti
CF8(304)
CF3(304L)
ZGlCr18Nil2Mo2Ti
CF8M(316)
CF8M(316L)
球杆、阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni9(304)
00Cr19Nill(304L)
1Cr18Nil2Mo2Ti
0Cr17Nil2Mo2(316)
0Cr17Nil2Mo2(316L)
密封圈
聚四氟乙烯片 对位聚苯
填料、垫圈
V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫
适用工况
适用介质
重油、胶类等 硝酸腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质
适用温度
-28~300℃
应用规格
法兰尺寸
JB79-59、SH3406、GB9113、HG20597-97 ANSI B16.5 JIS V2212-2214
检验试验按
GB/T13928-89 JB/T9092-99 JIS B2212-2214
其余制造规范均按本厂标准

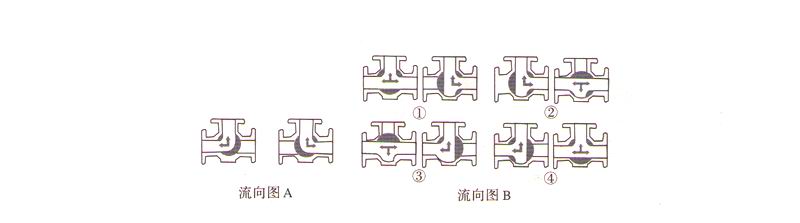

备 注：三通保温球阀一般采用两阀座结构，如流向图A所示两种工况。先用两种阀座L型结构（即QB44型）。流向图B中①和④两种工况亦可选用两种阀座T型结 构（即BQ45型）。流向图B中②和③两种工况必须眉选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。 如阀门有其它要求请参阅样本《球阀的型号编制》填写相应的要代码。 连接尺寸表
公称压力或压力级
主要尺寸
公称通径DN（mm/in）
15|1/2"
20|3/4"
25|1"
32|1/4"
32|1/2"
40|1/2"
50|1/2"
65|1/2"
80|1/2"
100|1/2"
125|1/2"
200|1/2"
PN1.06MPa
L
150
180
200
220
240
260
280
320
380
500
PN2.5MPa
L1
75
90
100
110
120
130
140
160
190
275
PN4.0MPa
H
102
115
135
155
185
210
335
CLASS150
W
250
350
420
700
1000
1800
4-G
3/8
1/2
