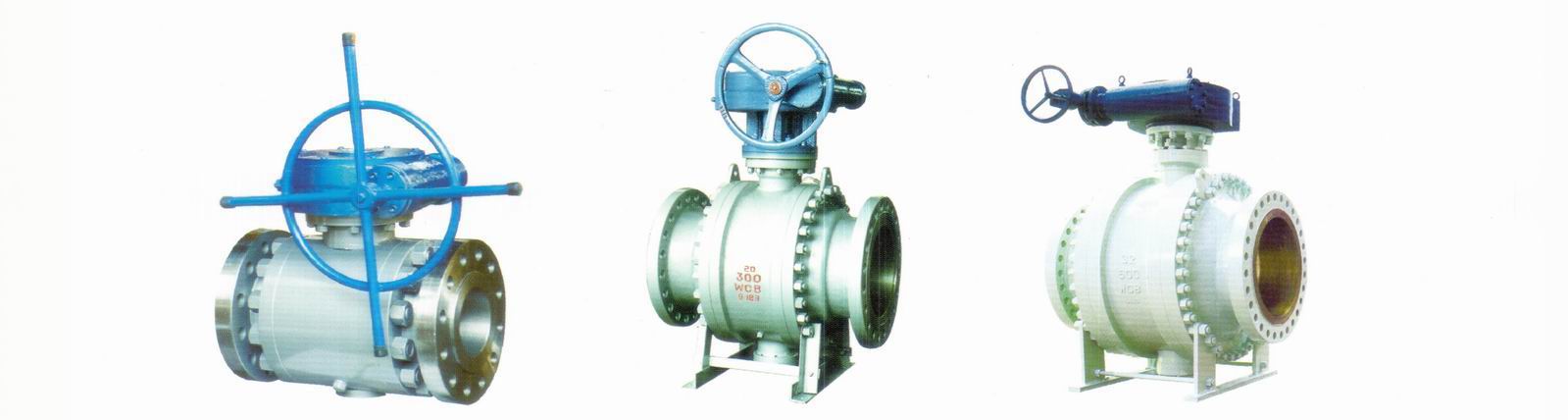

长输管线球阀

产品说明：

产品特点
　　本系列球阀是根据用户的需求，为满足在硫化环境下的搞硫化应用裂化的要求，我的从设计、选材、制造、试验、表面外理及涂漆都严格按美国腐蚀工程师会NACE标准要求进行。
　　本系列球阀不仅选材广泛且内件材料均彩用表面镀镍316材质、密封圈采用特制的聚合特资料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，使用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。

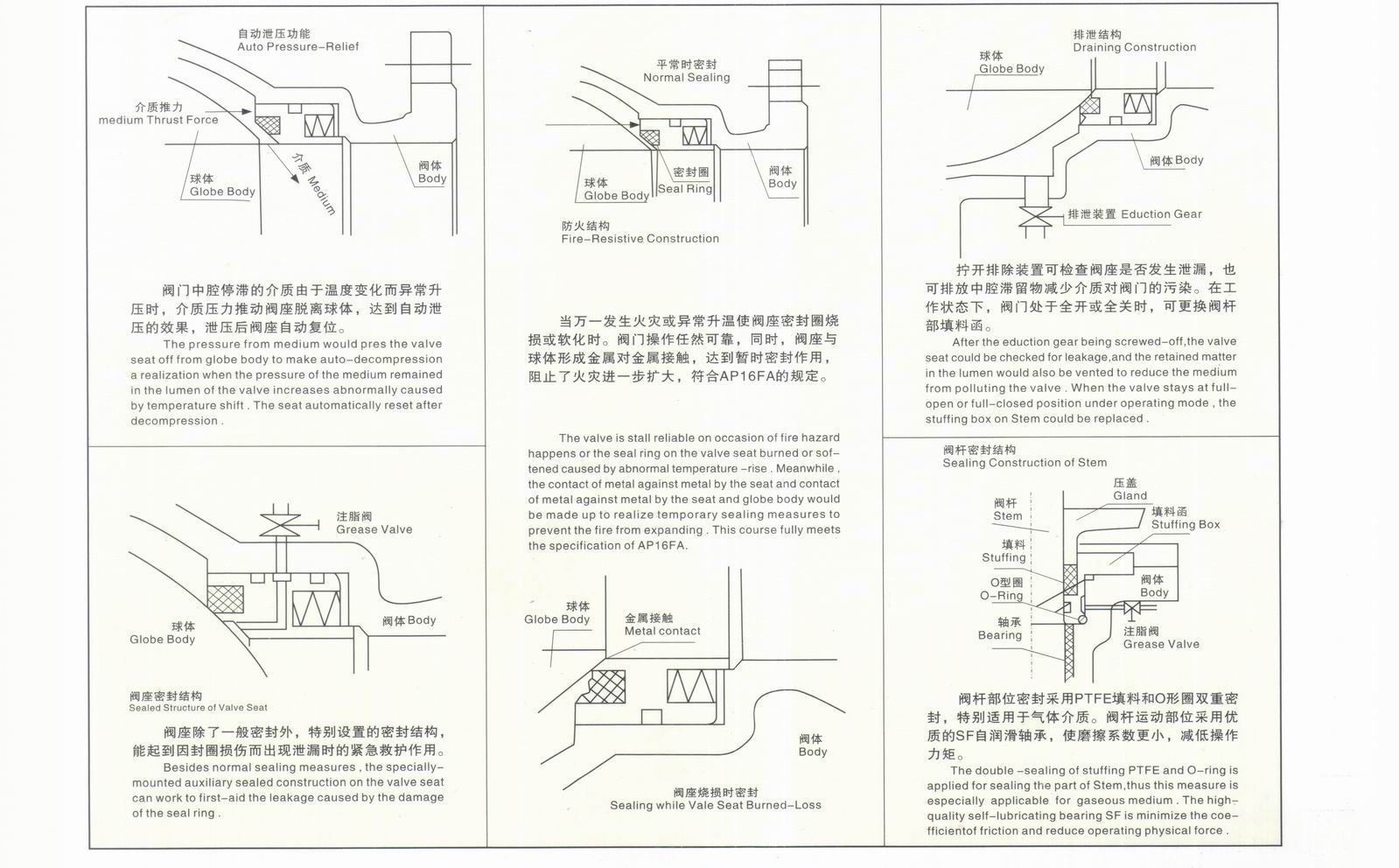

主要功能

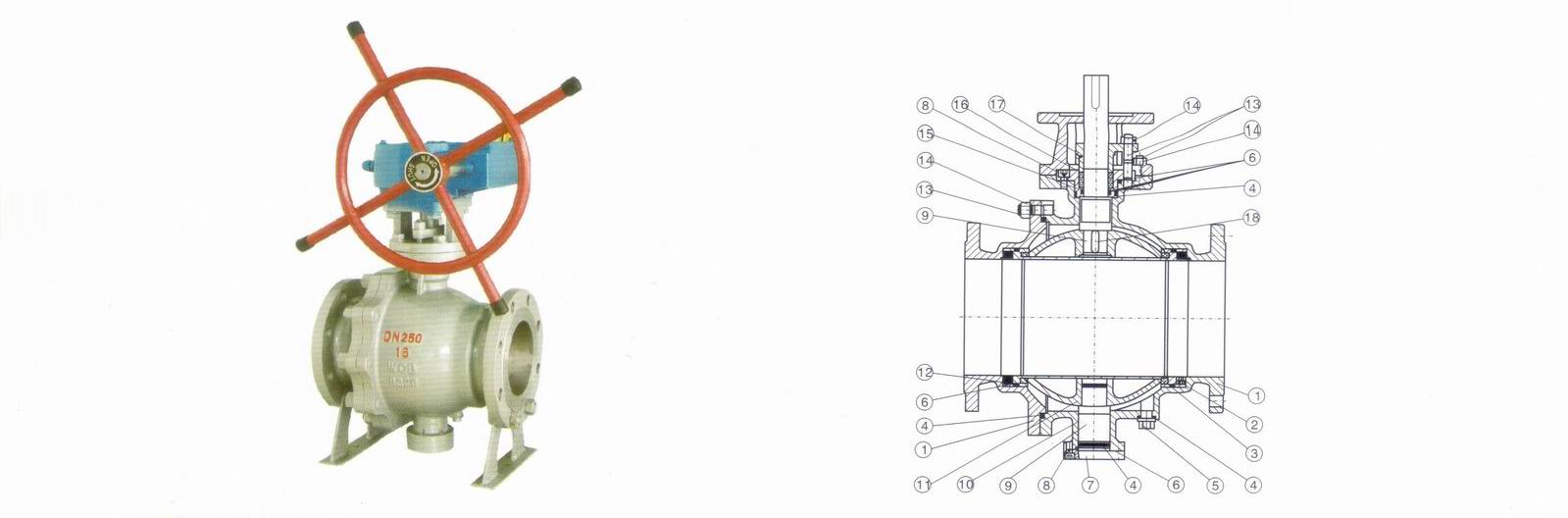

主要零件及材质 Main Parts and Materials

序号NO	零件名称 Accessorv name	材质 Material
序号NO	零件名称 Accessorv name	GB	ASTM
1	阀体 Body	WCB、A105	A1 82 F31 6
2	弹簧 Spring	60Si2Mn	31 6
3	密封圈 eat		增强聚四氟乙烯 RPTFE
4	球体 Ball	A105+ENP	A182F316
5	键 Key	45	316
6	填料 Stuffing	PTFE	PTFE
7	阀杆 Stem	2Cr13+镀镍磷 2Cr13+ENP	316
8	填料压盖 Gland	WCB	A216-WCB
9	支架 Yoke	WCB A2	6-WCB
1O	压套 Cover	A105	316
11	“ O”型密封圈“O”Ring	橡胶 Rubber	橡胶 Rubber
12	滑动轴承 Sliding bearing	不锈钢 +PTFE	316+PTFE
13	螺柱 Stud	35CrMoA	316
14	螺母 Nut	35	316
15	阀盖 Bonnet	WCB A2	6-WCB
16	阀座 Seat Ring	A105+ENP	316
17	垫片 Gasket	柔性石默 +不锈钢 Craphite+atainless steel	柔性石默+316 Craphite+316
18	底盖 Bottom cover	A105	316
19	固定轴 Fixed spindle	1Cr13	A276-410
20	螺钉 Screw nial	35	316
21	排污螺塞 Blowoffscrew	25	316

主要性能及规范 Main Performance and Specification

公称压力 PN(MPa) Nominal pressure		最高使用压力 The highest using pressure	试验压力 (MPa) Test pressure				压力级 Pressure class	最高使用压力 The highest using pressure	试验压力 (MPa) Test pressure
		(Mpa)	壳体 Shell	高压液密封 High-pressure liquid sealing		低压气密封 Low-pressure hermetic sealing		(Mpa)	壳体 Shell	高压液密封 High-pressure liquid sealing	低压气密封 ow-pressure hermetic sealing
1.6		1.6	2.4	1.76		0.6	CLASS150	1.94	2.94	21.6	0.6
2.5		2.5	3.75	2.75			CLASS300	5.1	7.67	5.62
4.0		4.0	6.0	4.4			CLASS600	10.2	15.3	11.23
6.4		6.4	9.6	7			CLASS900	15.1	23	16.85
1O.0		10.0	1.5	1.1			CLASS1500	25.1	37.5	27.5
应用规范 pplicable specification	结度长度核				CB12221-89 ANSI B16.10
	法兰尺寸按				JB79-59 GB 9113 HG20592-97 ANSI B16.5
	焊接标准按				CB12224-89 ANSI B16.25
	检验试验按				JB/T 9092-89 API 598
适用工况 Applicable Operating Mode	适用介质 Applicable medium				天然气、液化气、石油等介质
	适用温度 Applicable temperature				-28℃~≤150℃
	驱动方式 Driving manner				蜗轮传动、气动、电动、气液联动等

注:长输管线球阀结构尺寸等同于固定球阀。
