产品说明：
结构特点及作用原理：
该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。 顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。 概述： 本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关 轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡 胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃ 性能参数:
型号
公称压力 (MPa)
强度试验压力 (MPa)
密封试验压 (MPa)
适用温度 (℃)
适用介质
QJ941M/F-16C
1.6
2.4
1.8
-28～+300 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
2.5
3.8
2.8
-28～+350 (PPN)
主要零部件材料:
序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3
球
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450－10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢

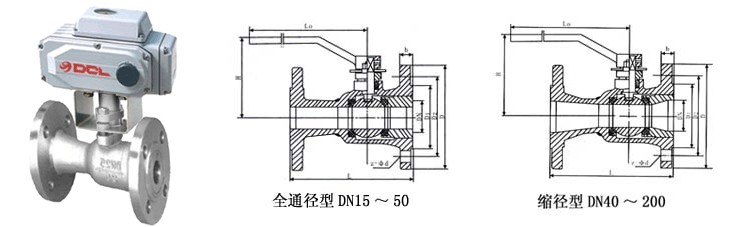

主要技术参数:
规格
尺寸
L
D
D 1
D 2
z-φd
H
b
QJ941M/F-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
16
25
160
115
103
32
180
135
100
78
4-18
18
40
200
145
110
120
50
230
125
195
290
80
310
8-18
215
22
350
155
253
24
