电动高真空球阀
您现在的位置：首页 > 产品展示 > 球阀
电动高真空球阀
电动高真空球阀,电动高真空球阀厂家|上海电动高真空球阀-上海维旺迪阀门有限公司

产品说明：
                                20091219023455%e7%94%b5%e5%8a%a8%e9%ab%98%e7%9c%9f%e7%a9%ba%
■GUD型－电动高真空球阀

  ■ GUD型电动高真空(压力)球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

■ GUD
Electromagnetism Vacuum air valve

  ■ GUD electric high vacuum(pressure)ball valve uses electric device to drive the stem and ball for open and close, thus to put through or cut off the medium flow in vacuum(pressure)pipeline. It is used in the areas of vacuum, dairy products, breweries, biological engineering, foddstuff, pharmaceuticals, drinks, cosmetics and chemicals.

■ 主要技术性能
Main Technical Performance

  ■

■

■
　阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
　适用温度：Applicable Temperature 　-30～+150℃
-30～+150℃(PPL密封)
　关闭时间：Close time 　≤30S
　适用范围：Applicability
　连接型式　Loose Flange 　使用压力范围(Pa)
　活套法兰(GB6070、JB919) 　0.6×106～1.3×10-4
　焊接法兰(GB6070、JB919) 　1.6×106～1.3×10-4
　快卸法兰(GB4982) 　0.1×106～1.3×10-4
　螺纹连接　Threaded Connection 　1.6×106～1.3×10-4

■ 主要零件材料
Materials of Main Parts

  ■


■ 		阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、氟橡胶、PPL。

Body, disc and stem: stainless steel.
Sealing element: NBR, Viton, PPL.

CONSTRUCTION FIGHTS (mm)

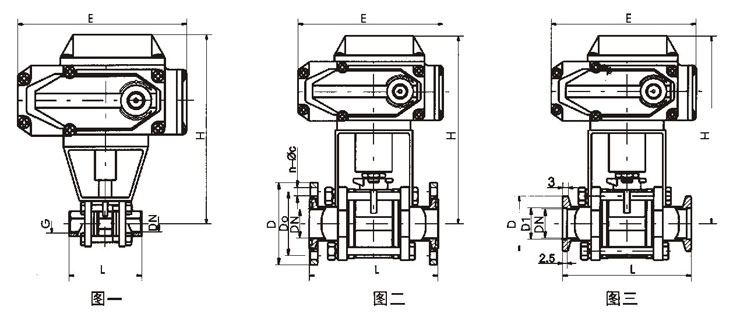

■ 外形及连接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm)
%E7%94%B5%E5%8A%A8%E9%AB%98%E7%9C%9F%E7%A9%BA%E7%90%83%E9%98%80%E7%BB%93%E6%9E%84%E7%A4%BA%E6%84%8F%E5%9B%BE.jpg
■ 螺纹连接的外形及连接尺寸(图一)

Model
型号
DN
G
H
E
L
GUD-10(G)
10
1/4"
153
157
68
GUD-16(G)
16
1/2"
172
157
72
GUD-20(G)
20
3/4"
178
157
82
GUD-25(G)
25
1"
187
157
90
GUD-32(G)
32
1-1/4"
206
157
112
GUD-40(G)
40
1-1/2"
212
157
120
GUD-50(G)
50
2"
265
157
145
GUD-63(G)
63
2-1/2"
305
207
185
GUD-80(G)
80
3"
330
207
210
GUD-100(G)
100
4"
350
207
268
■ 活套法兰连接(GB6070)(图二)

Model
型号
DN
D
Do
H
E
L
n-φc
GUD-10(F)
10
55
40
153
157
84
4-φ6.6
GUD-16(F)
16
60
45
172
157
84
4-φ6.6
GUD-25(F)
25
70
55
187
157
114
4-φ6.6
GUD-32(F)
32
90
70
206
157
140
4-φ9
GUD-40(F)
40
100
80
212
157
160
4-φ9
GUD-50(F)
50
110
90
265
157
170
4-φ9
GUD-63(F)
63
130
110
305
207
195
4-φ9
GUD-80(F)
80
145
125
330
207
203
8-φ9
GUD-100(F)
100
165
145
350
207
280
8-φ9
■ 快卸法兰连接(GB4982)(图三)

Model
型号
DN
D1
D
H
E
L
GUD-10(KF)
10
12.2
30
153
157
84
GUD-16(KF)
16
17.2
30
172
157
84
GUD-25(KF)
25
26.2
40
187
157
114
GUD-32(KF)
32
34.2
55
206
157
140
GUD-40(KF)
40
41.2
55
212
157
160
GUD-50(KF)
50
52.2
75
265
157
170
