国标不锈钢球阀


国标不锈钢球阀,国标不锈钢球阀厂家|上海国标不锈钢球阀-上海维旺迪阀门有限公司

产品说明:

国标不锈钢球阀


一、不锈钢法兰球阀概述:
球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点:

1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2、开关迅速、方便,只要阀杆转动90°球阀就完成了全开或全关动作,很容易实现快速启闭。

3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

5球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

6球阀通道平整光滑,不易沉积介质,可以进行管线通球。

二、不锈钢法兰球阀主要性能规范 Capability Criterion

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122237

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

三、不锈钢法兰球阀压力试验 Pressure Test

公称压力NominalPressure

1.6

2.5

4.0

强度试验
Shell Test

2.4

3.8

6.0

水密封试验
Water Seal Test

1.8

2.8

4.4

气密封试验
Air Seal Test

0.4-0.7

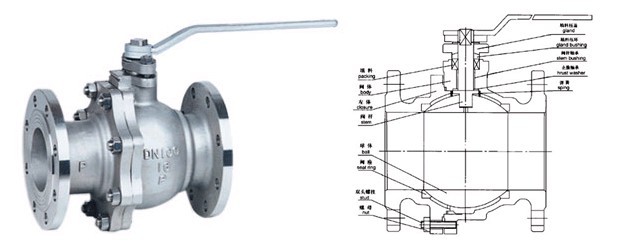

四、不锈钢法兰球阀主要零件材料 Materials Of main Parts

阀体
Body



ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体 阀杆
Ball Stem



1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

阀 座
Seat

聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL

垫片
Shim

聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket

阀杆座
Stem Seat

聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite

填料
Packing

聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite

填料压盖
Gland



1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度
Temperature

-29℃150℃(聚四氟乙烯 PTFE) -29℃200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)

-29℃300℃(对位聚笨 PPL)

介质
Medium

水 蒸汽 油品
Water steam
Oil goods

硝酸类 Nitric Acid

强氧化介质
strongey oxidable medium

醋酸类 Acetic Acid

尿素类 Urea

国标不锈钢球阀,国标不锈钢球阀厂家|上海国标不锈钢球阀-上海维旺迪阀门有限公司

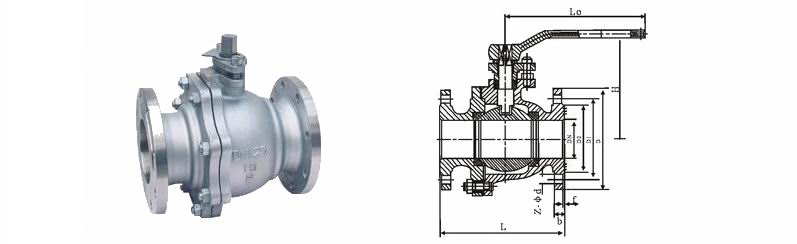

五、不锈钢法兰球阀主要外型尺寸 Main outer Size

1.6MPa

DN

L

D

D1

D2

b

n-φd

H

D0

凸面法兰
RF
Q41F
Q41PPL
16C
16P
16R

15

130

95

65

45

14

4-φ14

78

140

20

140

105

75

55

14

4-φ14

84

160

25

150

115

85

65

14

4-φ14

95

180

32

165

135

100

78

16

4-φ18

150

250

40

180

145

110

85

16

4-φ18

150

300

50

200

160

125

100

16

4-φ18

170

350

65

220

180

145

120

18

4-φ18

195

350

80

250

195

160

135

20

8-φ18

215

400

100

280

215

180

155

20

8-φ18

250

500

125

320

245

210

185

22

8-φ18

265

600

150

360

280

240

210

24

8-φ23

270

800

200

400

335

295

265

26

12-φ23

330

1200

2.5MPa

15

130

95

65

45

16

4-φ14

103

140

凸面法兰
RF
Q41F
Q41PPL
25
25P
25R

20

140

105

75

55

16

4-φ14

112

160

25

150

115

85

65

16

4-φ14

123

180

32

165

135

100

78

18

4-φ18

150

250

40

180

145

110

85

18

4-φ18

156

300

50

200

160

125

100

20

4-φ18

172

350

65

220

180

145

120

22

8-φ18

197

350

80

250

195

160

135

22

8-φ18

222

400

100

280

230

190

160

24

8-φ23

253

500

125

320

270

220

188

28

8-φ25

275

600

150

360

300

250

218

30

8-φ25

286

800

200

400

360

310

278

34

12-φ25

340

1200

250

533

425

370

332

36

12-φ30

420

1800

六、不锈钢法兰球阀规格主要尺寸 Size Main Dimensions

4OMPa

DN

L

D

Dl

D2

D6

b

n-φd

H

D0

凹凸法兰
MFM
Q41F
Q41PPL
40
40P
40R

15

130

95

65

45

40

16

4-φ14

103

140

20

140

105

75

55

5l

16

4-φ14

112

160

25

150

115

85

65

58

16

4-φ14

123

160

32

180

135

100

78

66

18

4-φ18

150

250

40

200

145

110

85

76

18

4-φ18

156

250

50

220

160

125

100

88

20

4-φ18

172

350

65

250

180

145

120

110

22

8-φ18

197

350

80

280

195

160

135

12l

22

8-φ18

222

450

100

320

230

190

160

150

24

8-φ23

253

450

125

400

270

220

188

176

28

8-φ25

275

600

150

400

300

250

218

204

30

8-φ25

286

800

200

550

375

320

282

260

38

12-φ30

340

1200

250

568

445

385

345

313

42

12-φ34

420

1800

6.4MPa

15

165

105

75

55

40

18

4-φ14

105

140

凹凸法兰
MFM
Q41F
Q41PPL
64
64P
64R

20

190

125

90

68

5l

20

4-φ18

125

160

25

216

135

100

78

58

22

4-φ18

135

250

32

229

150

110

82

66

24

4-φ23

150

350

40

241

165

125

95

76

24

4-φ23

165

350

50

292

175

135

105

88

26

4-φ23

175

450

65

330

200

160

130

110

28

8-φ23

200

450

80

356

210

170

140

121

30

8-φ23

210

600

100

432

250

200

168

150

32

8-φ25

250

700

125

508

295

240

202

176

36

8-φ30

295

1100

150

559

340

280

240

204

38

8-φ34

340

1500
