国标浮动球阀
您现在的位置:首页 > 产品展示 > 球阀
国标浮动球阀

国标浮动球阀,国标浮动球阀厂家|上海国标浮动球阀-上海维旺迪阀门有限公司

产品说明:

一、国标浮动球阀概述:
  球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
  在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
  球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

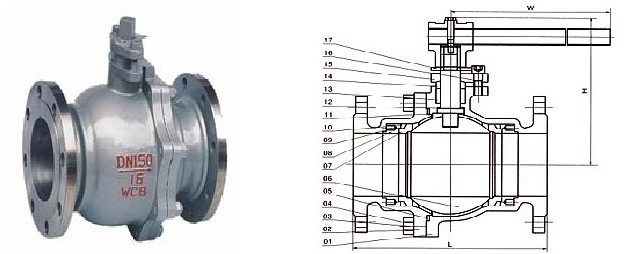

二、国标浮动球阀主要零部材料


%E5%9B%BD%E6%A0%87%E6%B5%AE%E5%8A%A8%E7%90%83%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

序号

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

密封圈

PTFERPP

PTFERPP

3

球体

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A2116-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE

三、国标浮动球阀技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598

四、国标浮动球阀试验压力:

压力等级

试验压力(MPa

公称压力(PN

磅级(Class

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

五、国标浮动球阀主要连接尺寸及重量:(PN1.6MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(Kg)

2.5

3

5

6

7

10

15

19

33

58

93

160

六、国标浮动球阀主要连接尺寸及重量:(PN2.5MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

2.5

3

5

6

7.5

10

15

20

33

60

93

175

七、国标浮动球阀主要连接尺寸及重量:(PN4.0MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

3

4

5

7

9

12

18

28

46

75

106

190

八、国标浮动球阀主要连接尺寸及重量:(PN6.4MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(Kg)

6.5

7

8

12

14

18

28

40

65

98

140

250

九、国标浮动球阀主要连接尺寸及重量:(PN10MPa

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(Kg)

6.5

7

10

15

18

25

32

46

75

 -

 -

 -
