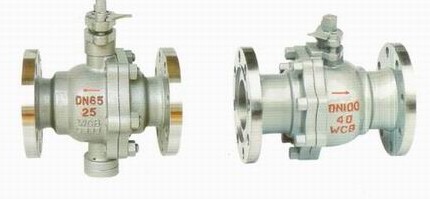

产品说明：

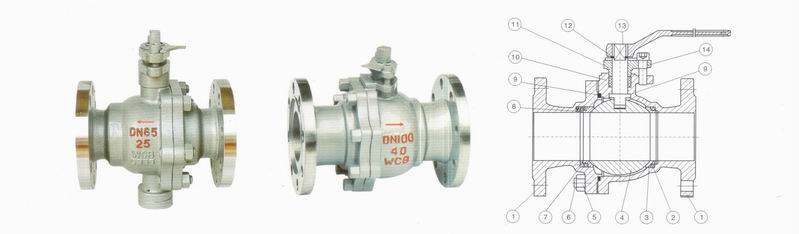

产品结构特点 经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。 1、采用特别设计的补偿性可动金属阀座结构，密封可靠。 2、本系列球阀应按规定流向使用。 3、本系列球阀可配多种驱动装置。 主要零件及材质
序号
零件名称
材质
GB
ASTM
1
阀体
WCB
A216-WCB
8
弹簧
60Si2Mn
AISI 9260
2
密封圈
柔性石墨
9
垫片
柔性石墨+不锈钢
B12.10-304/F.G
3
阀座
1Cr18Ni9Ti
304
10
填料
4
球体
1Cr13
A276-420
11
填料压盖
5
螺母
35
A194-2H
12
挡圈
65Mn
AISI 1066
6
螺柱
35CrMoA
A193-B7
13
阀杆
A276-410
7
座垫
14
螺钉
主要性能规范
压力等级
公称压力
磅级
1.6
2.5
4.0
6.4
10.0
150
300
400
600
试验压力
壳体试验
2.4
3.75
6.0
9.6
15.0
3.03
7.5
10.2
密封试验
1.76
2.75
4.4
7.04
11.0
2.2
5.5
7.48
适用工况
适用介质
纸浆、浆料、粉尘及各种固体颗粒介质
适用温度
-196~≤550℃
适用规范
设计制造按
GB12237-89 API60 JP17S-48
法兰尺寸按
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214
结构长度按
GB12221-89 ANSI B16.0 JIS B2002
检验试验按
JB/T9092-99 API598
注：法兰硬密封（浮动、固定）球阀结构尺寸与软密封（浮动、固定）球阀结构尺寸相同
