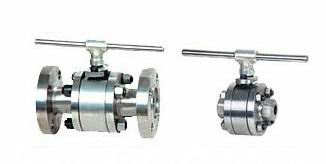

精小型三段式球阀

精小型三段式球阀,精小型三段式球阀厂家|上海精小型三段式球阀-上海维旺迪阀门有限公司

产品说明：

一、精小型三段式球阀的应用规范：
1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。
2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。
3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。

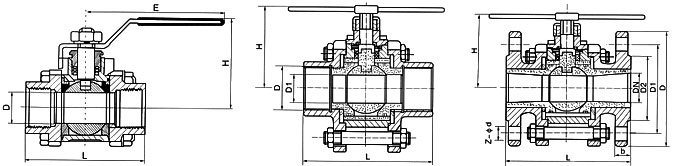

尺寸图

二、Q11H型精小型三段式球阀主要连接尺寸及重量

公称通径

尺寸（mm)

L

H

D

D1

10

90

76

32

3/8"

15

90

76

32

1/2"

20

100

81

38

3/4"

25

115

92

45

1"

32

130

114

55

11/4"

40

150

125

65

11/2"

50

170

144

75

2"

注:对焊和承插式结构长度与内螺纹式长度相同
三、Q41H型精小型三段式球阀主要连接尺寸及重量

公称通径

尺寸（mm)

L

d1

L1

D

D1

D2

b

Z-Фd

H

mm

in

全通经FP

缩经FP

全通经FP

缩经FP

全通经FP

缩经FP

QA41

QA341

QA641

QA941

15

1/2"

130

-

15

-

-

-

95

65

45

14

4-14

62

-

200

-

20

3/4"

140

-

20

-

-

-

105

75

55

14

4-14

68

-

204

-

25

1"

150

-

25

-

-

-

112

85

65

14

4-14

75

-

215

360

32

11/4"

165

-

32

-

-

-

135

100

78

16

4-14

85

-

240

390

40

11/2"

182

-

40

-

-

-

145

110

85

16

4-18

95

-

264

395

50

2"

200

-

50

-

-

-

160

125

100

16

4-18

110

-

360

472

65

21/2"

220

-

65

-

-

-

180

145

120

18

4-18

130

-

379

530

80

3"

250



80



-

-

195

160

135

20

4-18

155

-

452

580

100

4"

280



100



-

-

215

180

155

20

8-18

180

320

479

630

125

5"

320



125



-

-

245

210

185

22

8-18

250

380

646

710

150

6"

360



150



-

-

280

240

210

24

8-23

275

400

666

670

200

8"

400



200



-

-

335

295

265

26

12-23

330

450

815

825

注：其中精小型三段式球阀结构尺寸与软密封三片式球阀相同
