气动真空球阀
您现在的位置：首页 > 产品展示 > 球阀
气动真空球阀
气动真空球阀,气动真空球阀厂家|上海气动真空球阀-上海维旺迪阀门有限公司

产品说明：




















■		                                            20091219023716%e6%b0%94%e5%8a%a8%e9%ab%98%e7%9c%9f%e7%a9%ba%
GUQ型－气动真空球阀

  ■ GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

■ GUQ
Pneumatic High Vacuum(Pressure)Ball Valve

  ■ Rack-and Pinion system owners, nonprofit organizations, and office workers who produced in-house newsletters, bulletins, and the like, and who mostly used Windows-based Purchase. Orkers who produced in-house newsletters, bulletins, and the like, and who mostly used Windows-based Purchase and fixed position of the electricity valve machine.

■ 主要技术性能
Main Technical Performance

  ■

■

■
　阀门漏率：Valve Leak Rate 　≤1.3×10-4Pa.L/S.
　适用温度：Applicable Temperature 　-30～+150℃
-30～+150℃(PPL密封)
　气源压力：Annoy pressure 　0.4～0.6MPa
　适用范围：Applicability
　连接型式　Loose Flange 　使用压力范围(Pa)
　活套法兰(GB6070) 　0.6×106～1.3×10-4
　焊接法兰(GB6070) 　1.6×106～1.3×10-4
　快卸法兰(GB4982) 　0.1×106～1.3×10-4
　螺纹连接　Threaded Connection 　1.6×106～1.3×10-4

■ 主要零件材料
Materials of Main Parts

  ■


■ 		阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.

CONSTRUCTION FIGHTS (mm)

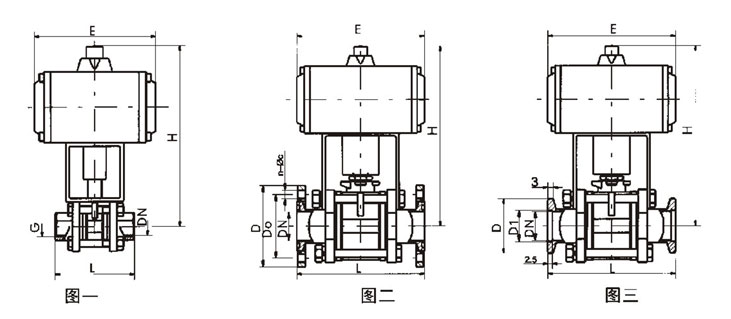

■ 外形及连接尺寸(mm)(JB919)
Overall and Connection Dimensions(mm)
%E6%B0%94%E5%8A%A8%E9%AB%98%E7%9C%9F%E7%A9%BA%E7%90%83%E9%98%80%E7%A4%BA%E6%84%8F%E5%9B%BE.jpg
■ 螺纹连接的外形及连接尺寸(图一)

Model
型号
DN
G
H
E
L
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268
■ 活套法兰连接(GB6070)(图二)

Model
型号
DN
D
Do
H
E
L
n-φc
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9
■ 快卸法兰连接(GB4982)(图三)

Model
型号
DN
D1
D
H
E
L
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170
