上海维旺迪阀门有限公司

V型切断球阀

产品说明：

V型调节球阀概述
V型调节球阀由于球芯带有Ｖ型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；
2、蜗轮传动V形切断球阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广；
3、采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

产品特点
　　采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯-阀座不会产生卡阻或脱离，使用寿命长。
球芯上的V形切口与金属座之间具有剪切作用，特别适用于高粘度、含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
　　阀门的流量大、压力损小、具介质不会沉积在阀体中腔，阀门不仅具有近似等面分比的流量特性、可调范围大，最大可调比为100：1。还具有精确调节与可靠定位的功能。
本阀系列可配置多种驱动装置。
产品性能规范

公称压力PN（MPa）	试验压力（MPa）		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃~550℃
2.4	3.75	2.75
4.0	6.0	4.4
适用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
	试验和检验	JB/T9092-99 API598

主要零件材质

零件名称	材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304-氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+为锈钢	柔性石墨+为锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

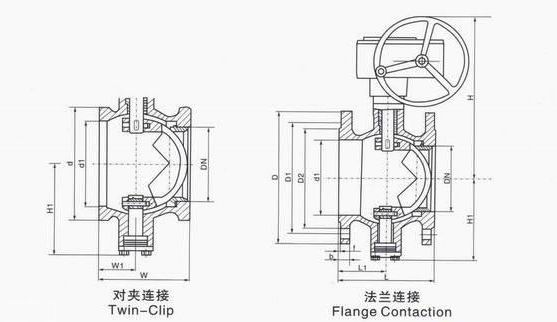

主要外形尺寸

公称或压力级	公称通径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
