L41B-16C|L41B-25C|L41B-40C节流阀

您现在的位置：首页 > 产品展示 > 截止阀

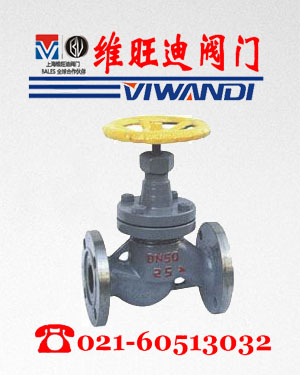

L41B-16C|L41B-25C|L41B-40C节流阀

产品说明：

一、结构特点及用途
1．中通法兰为方形结构，阀杆采用间杆连接。
2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3．密封面采用巴氏合金，密封性能好，使用寿命长。
二、主要性能规范
适用介质：液、气、氨、氮、氢
适用温度： -10℃-150℃
三、试验压力

公称压力 PN(MPa)	试验压力 (MPa)
公称压力 PN(MPa)	壳体强度试验	密封试验
1.6	2.4	1.76
2.5	3.75	2.75

四、主要零件材料

产品类型	零件名称
产品类型	阀体、阀盖	阀杆	填料	密封面	垫片	紧固件
J41B-16/25C	铸钢	碳钢	聚四氟乙烯	巴氐合金	石棉橡胶板	优质碳钢
J41B-16/25Q	球墨铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉橡胶板	优质碳钢
J41B-16/25K	可锻铸铁	碳钢	聚四氟乙烯	巴氏合金	石棉橡胶板	优质碳钢

五、主要尺寸表

公称通径 DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C J41B-25Q J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600
