J041H系列二位二通强制先导式直流电磁阀
J041H系列直流电磁阀按其电磁执行器类型分为：
1、钢球锁扣式直流电磁阀J041H-G系列；
2、变流励磁式直流电磁阀J041H-B系列；
3、恒流励磁式直流电磁阀J041H-H系列。
一、钢球锁扣式常闭型直流电磁阀工作原理 ：如图5所示，当开阀线圈L1未通电时，电磁阀处于关闭状态，开阀回路等待开阀励磁电流通过。
2、关阀过程：当关阀线圈L2通电（此时，开阀线圈L1不能通电）后，电磁力克服弹簧反力将滑套拉动以触动钢球锁扣机构解锁，随即，反力弹簧将衔铁释放并通过阀杆推动辅助阀塞和主阀塞下移,直至先后关闭辅助阀塞和主阀塞。整个关阀过程在短时间（t<2s）完成。
二、钢球锁扣式常开型直流电磁阀工作原理：如图6所示，当关阀线圈L1未通电时，电磁阀处于开启状态，关阀回路等待关阀励磁电流通过。
2、开阀过程：当开阀线圈L2通电(此时，关阀线圈L1不能通电)后，电磁力克服弹簧反力将滑套拉动以触动钢球锁扣机构解锁，随即，反力弹簧将衔铁释放上推并通过阀杆先后开启辅助阀塞和主阀塞,直至辅助阀塞和主阀塞达到额定开度。整个开阀过程在短时间（t<2s）完成。
|
项目名称 |
公称 通径 （mm） |
公称 压力 （MPa） |
介质 温度 （℃） |
开（关）阀励磁电流 （A） |
关(开)阀励磁 电流 （A） |
开(关)阀励磁电流最长持续时间 （s） |
关(开)阀励磁电流 最长持续时间 （s） |
直流 电压 （V） |
工作方式 |
|
J041H-G |
50 |
1.6 2.0 4.0 6.0 |
0 ~150 |
4.0 |
1.0 |
<10 |
<5 |
220 |
常开或 常闭 |
|
J041H-G |
65 |
图7 变流励磁式常闭型直流电磁阀工作原理
1、开阀过程：当 电磁铁通电后，开阀励磁电流I开阀=I启动=I并通过励磁线圈L1、L2、L3、L4共同产生的螺管电磁力克服弹簧反力与阀口压力将衔铁拉动并通过阀杆先 后打开辅助阀塞和主阀塞。随着主阀塞开度逐渐增大到一定程度，电磁铁衔铁被吸合到底并触动行程开关动作，常闭触点cb1、cb2、cb3、cb4、 cb5、cb6断开，常开触点ck1、ck3、ck5闭合，将励磁线圈L1、L2、L3、L4对电源侧构成串联组态，此时，吸持励磁电流I吸励=I串通过 励磁线圈L1、L2、L3、L4共同产生极面电磁力，吸持衔铁不松或拉持主阀塞在开阀位置不落。由于I吸励很小，故可使四组励磁线圈长期通电不会过热烧 毁，因而，电磁铁可长期拉持主阀塞在开阀位置不落。整个开阀过程在瞬间（t<0.5s）完成。
2、关阀过程：当 电磁铁断电后，反力弹簧将衔铁释放并通过阀杆推动辅助阀塞和主阀塞下移。随着主阀塞开度逐渐减小到一定程度，首先，电磁铁行程开关中的常闭触点cb1、 cb2、cb3、cb4、cb5、cb6闭合，常开触点ck1、ck3、ck5断开，将励磁线圈L1、L2、L3、L4重新对电源侧构成并联组态，等待下 一次开阀励磁电流通过，然后，衔铁继续在反力弹簧作用下通过阀杆先后关闭辅助阀塞和主阀塞。整个关阀过程在短时间（t<2s）完成。
常开触点ck2、ck4、ck6是留给用户的电磁阀状态信号触点
|

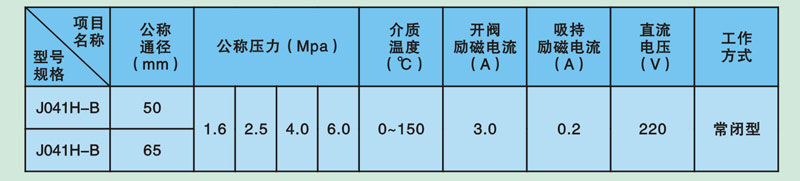

项目名称 型号规格 |
公称 通径 （mm） |
公称 压力 （MPa） |
介质 温度 （℃） |
开阀 励磁电流 （A） |
吸持 励磁电流 （A）（#） |
直流 电压 （V） |
工作方式 |
|
J041H-B |
50 |
1.6 2.5 4.0 6.0 |
0～150 |
1.85 |
0.17 |
220 |
常闭 |
|
J041H- B |
65 |
2.38 |
0.17 |
||||
|
项目名称 型号规格 |
公称 通径 （mm） |
公称 压力 （MPa） |
介质 温度 （℃） |
开（关）阀励磁电流（A） |
直流 电压 （V） |
工作方式 |
|
J041H-H |
50 |
1.6 2.5 4.0 6.0 |
0～150 |
1.2 |
220 |
常开或 常闭 |
|
J041H-H |
65 |
1.8 |
2、B系列直流电磁阀需要一次通断电完成一个工作周期且适用长期或间断长期工作制；
3、H系列直流电磁阀需要一次通断电完成一个工作周期且适用短时或反复短时工作制；
4、电磁阀采用法兰连接，其结构尺寸符合相关国家标准；
5、直流电压数值也可根据用户要求设计。
五、主要特点：
1/、阀塞动作采用强制先导方式，无需压差辅助，驱动能耗低且动作速度快；
2/、活塞式主阀瓣-弹簧机构式辅助阀瓣保证内密封良好，无内渗漏且经久耐用；
3/、阀杆多级密封结构保证外密封良好，无外渗漏且具自润滑性：
4/、常闭型直流电磁阀可采用下列两种电磁执行器：
①MFZG — L系列钢球锁扣式直流阀用电磁铁；
②MFZ2 — L系列变流励磁式直流阀用电磁铁.
5/、常开型直流电磁阀可采用下列两种电磁执行器：
①MFZG — T系列钢球锁扣式直流阀用电磁铁；
②MFZ1 — T系列恒流励磁式直流阀用电磁铁。
6/、具有电磁和手动两套独立的阀门启闭操作功能，保证正常使用且兼顾应急处理；
7/、行程开关可提供电磁阀状态信息，方便实现计算机程序控制及数字或模拟显示。
。
一、适用范围
本系列产品广泛用于石化、 煤电、冶金、化工、矿山、采暖、制药等工业设备中需要快速启闭且较长时间保持设定状态控制气体、 水和低粘度液体在管道上通断的场合。
二、工作特点
1、阀门采用强制先导方式——驱动能耗低且启闭无需压差辅助；
2、独有的主辅阀组合结构——无内渗漏且经久耐用；
3、独有的阀杆多级密封结构——无外渗漏且具自润滑性；
4、阀门可分别用三种具有不同工作原理和动作特点的直流阀用电磁铁驱动--可以充分满足用户多种不同的使用要求；
5、具有电动和手动两套独立的启闭操作功能——即可保证正常使用且能兼顾应急处理：
6、行程并关可提供电磁阀状态信息——方便实现程序控制及数字或模拟显示：
7、可以提供不同使用温度及压力等级的常开型和常闭型直流电磁阀——用户选择范围更宽。
三、性能参数
四、附加说明
1、G系列使用MFZG系列钢球锁扣式直流阀用电磁铁驱动，因此适用于所有工作制；
2、B系列使用MFZ2系列变流励磁式直流阀用电磁铁驱动，因此适用于长期或间断长期工作制；
3、H系列使用MFZl系列恒流励磁式直流阀用电磁铁驱动，因此适用于短时或反复短时工作制；
4、电磁阀采用法兰连接结构，其连接尺寸符合相关国家标准。
