2W511-10二位五通电磁阀
您现在的位置：首页 > 产品展示 > 电磁阀
2W511-10二位五通电磁阀

电磁阀 - 2W511-10二位五通电磁阀

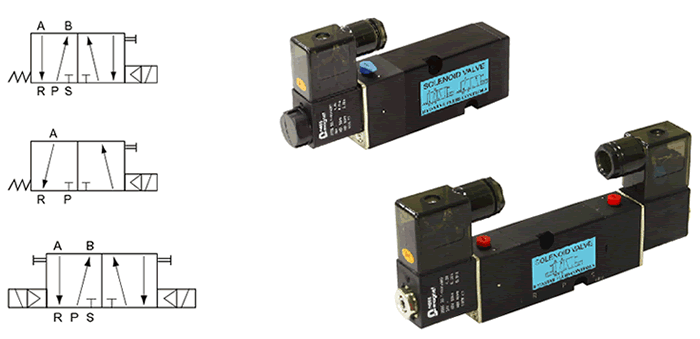

  • 符      号

2W511-10二位五通电磁阀,2W511-10二位五通电磁阀厂家|上海2W511-10二位五通电磁阀-上海维旺迪阀门有限公司

  • 技术参数

项目 / 型号
2W511—08
2W512—08
2W511—10
2W512—10
2W521—08
2W522—08
2W521—10
2W522—10
工作介质
空气（经 40 微米滤网过滤）
动作方式
内部先导式
位置数
五口二位 / 三口二位
有效截面积
16mm2 （ CV=0.78 ）
30mm2 （ CV=1.68 ）
接管口径
进气 =1/4 ”排气 =1/8 ”
进气 =3/8 ” 排气 =1/4 ”
润滑
不需要
使用压力
1.5~8.0Kgf/cm2 （ 21 ～ 114Psi ）
最大耐压度
12Kgf/cm2 （ 170.6Psi ）
工作温度
5~60 ℃ （ 41 ～ 140F ）
电压范围
± 10%
耗电量
AC ： 4.5VA DC ： 3.0W
绝缘性
F 级
保护等级
IP65 （ DIN40050 ）
接电形式
端子式
最高动作频率
每秒五次
最短励磁时间
0.05 秒

  • 规      格

序 号
产品规格
说 明
1
2W511-08
五 ( 三 ) 口二位、板接式、单线圈、接管口径 1/4"
2
2W512-08
五 ( 三 ) 口二位、板接式、单线圈、接管口径 1/4"
3
2W511-10
五 ( 三 ) 口二位、板接式、单线圈、接管口径 3/8"
4
2W512-10
五 ( 三 ) 口二位、板接式、单线圈、接管口径 3/8"
5
2W521-08
五 ( 三 ) 口二位、管接式、单线圈、接管口径 1/4"
6
2W522-08
五 ( 三 ) 口二位、管接式、单线圈、接管口径 1/4"
7
2W521-10
五 ( 三 ) 口二位、管接式、单线圈、接管口径 3/8"
8
2W522-10
五 ( 三 ) 口二位、管接式、单线圈、接管口径 3/8"
标准电压
AC110V 50/60Hz
AC110V 50/60Hz
DC24V
防爆性能
无防爆要求
Ex m II T 4
Ex m II T 5
其 他

  • 结构及主要材质


名称
材质
名称
材质
本体
铝合金
手动扭弹簧
不锈钢
轴芯
铝合金
轴芯弹簧
不锈钢
手动扭 O 型圈
NBR
引导座
PBT+ 玻璃纤维
端子垫片
NBR
固定螺丝
铁
轴芯 O 型圈
HNBR
线圈包覆
耐热树脂
底盖止泄垫
NBR
电磁阀底座
铝合金
引导座 O 型圈
NBR
活塞
塑胶
固定片
铁 ( 表面镀镍 )
可动铁
纯铁
螺母
中碳钢
端子
塑胶
底盖
锌合金

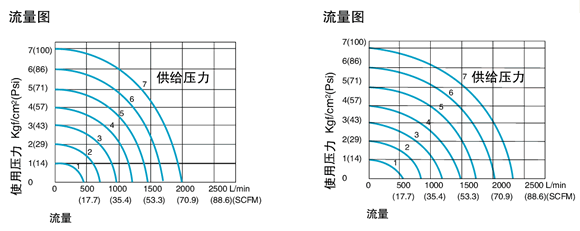

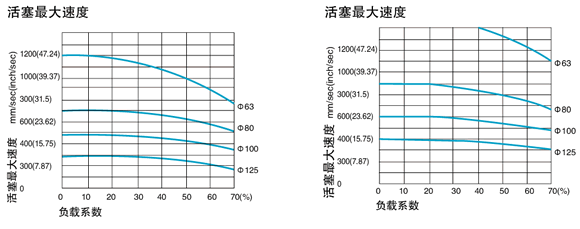

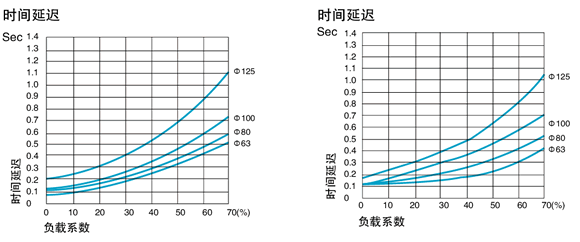

  • 流量特性
