产品说明：

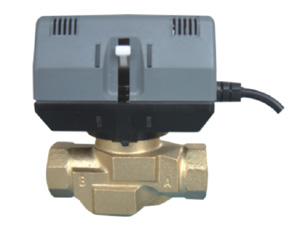

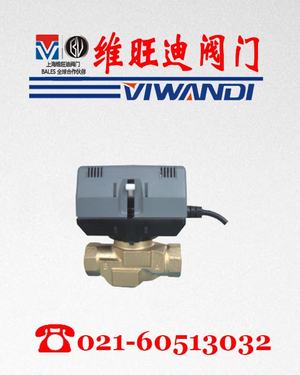

■产品简介 HYDF系列电动阀用于控制中央空调系统、采暖系统管道的开启或关闭,达到控制室温之目的。控制阀由单向磁带同步马达驱动，弹簧复位。阀门不工作时出于常 闭状态，当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到 温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控器设定的温度范围内。 HYDF系列电动阀可选配带辅助开关，应用于其他设备的控制；并可选用不同的接管形式、适用电压，以满足不同需要。 HYDF系列电动阀。操作灵活，可靠耐用，工作噪音低，并能接受在隐蔽式风机盘管装置内常出现在高温湿环境。 ■材质说明 阀体材料：锻造黄铜 阀杆材料：黄铜 密封材料：丁腈橡胶（NBR） 驱动器低盘：阻燃ABS工程塑料 驱动器盖：阻燃玻纤增强PA工程塑料
产品型号
WTD系列电动阀
WTD1系列电动阀
材料
黄铜阀体、不锈钢基座、铝罩壳
黄铜阀体、阀芯、密封蝶、不锈钢阀杆、弹簧
可承压力（MPa）
2.5MPa
阀体连接
标准圆柱管螺纹
适用介质
冷冻水、热水或低压蒸汽
适用液体温度
2℃~105℃
环境温度及湿度
0℃~50℃不凝露
水流控制方式
开关
驱动电
AC220V(+10%、15%)，50Hz功消耗
电机类别
磁带同步电机，转速500r/min
全行程时间
开6秒，关4秒
开8秒，关5秒
■产品规格及主要数据
阀门形式
连接螺纹
流量系数Kv
关闭压差（MPa）
工作介质
流体温度
环境温度
承压（MPa）
电气规格
存放温度
HYDFGC21520a4
常闭二通
G1/2
2.0
0.25
冷冻/热水
2~94℃
＜40℃
2.5
220V（±10%）50~60Hz
-40~+70℃
HYDFGC22043A4
3.2
0.20
HYDFGC22032A4
G3/4
HYDFGC22046A4
4.6
0.15
HYDFGC22557A4
G1
5.7
0.10
HYDFGC22568A4
6.8
0.08
HYDFGB31532A4
分流三通
HYDFGB32046A4
HYDFGC32557A4
