产品说明：

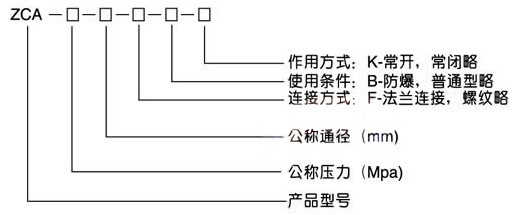

ZCA真空电磁阀是适用于真空设备管路做二位式通断切换执行机构。它广泛应用于食品、冶金等行业真空系统管路上。 ■型号规格说明
■技术参数
工作介质
真空、空气等非腐蚀性气体
介质温度 ℃
≤60
工作压力 MPa
1.0
工作压差 MPa
-0.1～0
电源电压
AC220V DC24V 其余规格可作特殊订货
使用寿命
JB/T7352-94规定
额定流量系数 KV
3.8
7.4
10.3
18.8
25.7
41
泄漏量 ml/min
按JB/T7352-94.F规定
公称通径 mm
15
20
25
32
40
50
功 耗（VA）
90

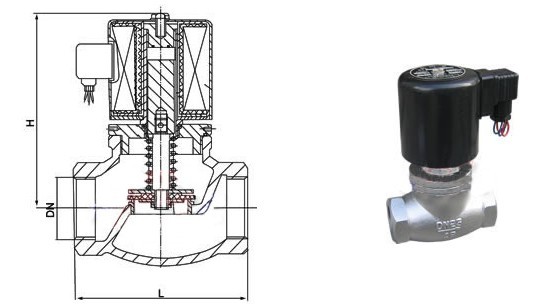

■主要外形尺寸
公称通径 DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
法兰尺寸
G
H
L
D
D1
D2
n-d
b
f
1/2″
148
92
176
130
95
65
46
4-φ14
14
2
3/4″
181
150
105
75
56
16
1″
110
210
160
115
85
3
11/4″
182
120
221
180
140
100
76
4-φ18
18
11/2″
230
200
84
2″
192
162
252
165
125
99
■真空电磁阀安装说明： 1．ZCA真空电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。 2．安装时ZCA真空电磁阀线圈向上，并保持垂直位置，ZCA真空电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。 3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；ZCA真空电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。 4．在ZCA真空电磁阀发生故障时，为了及时隔离ZCA真空电磁阀，并保证系统正常运行，最好安装旁路装置。 5．不要将ZCA真空电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。 6．普通型ZCA真空电磁阀不可在易燃易爆危险场合使用。 7．在管道刚性不足情况下，建议把ZCA真空电磁阀阀前后管子用支架固定，以防ZCA真空电磁阀工作时引起振动。 8．ZCA真空电磁阀前后管道上需装压力表，以便观察。
