产品说明：

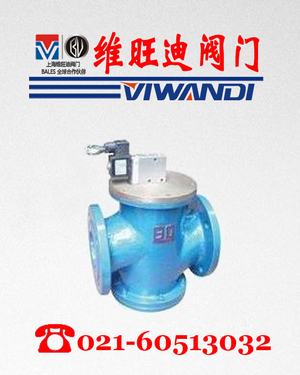

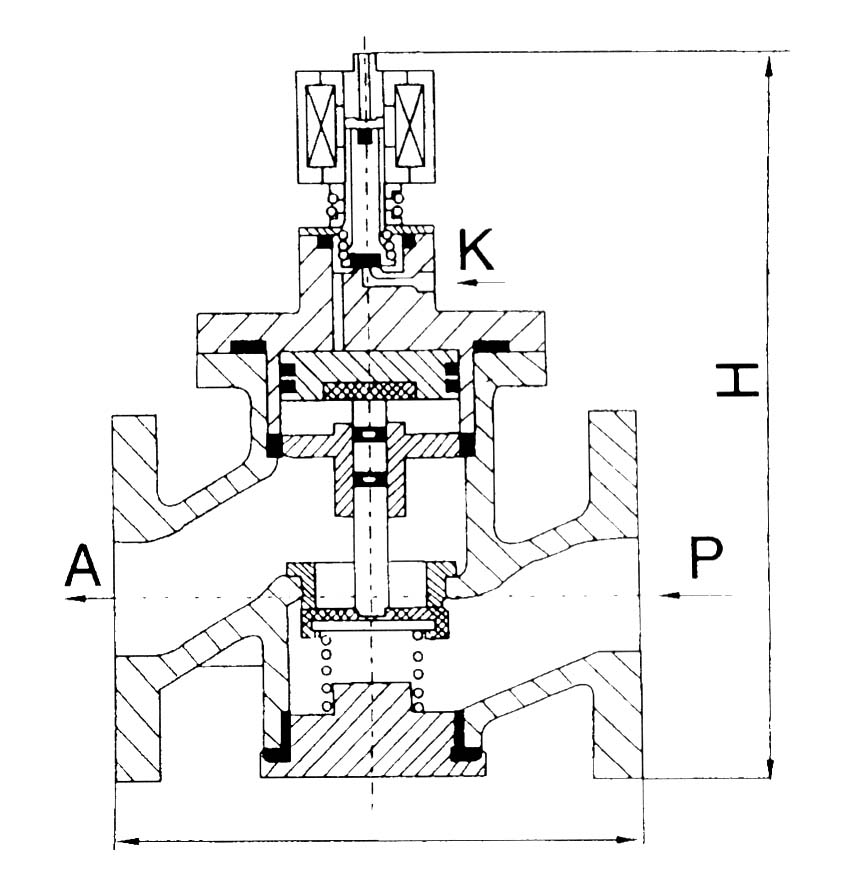

ZCQ型气控电磁阀外形图 ■气控电磁阀用途 气控电磁阀适 用于工作压力为0~0.8Mpa，工作介质为空气、煤气、水、液和温度≤120℃蒸汽的系统上，是进行温度、压力、液位、浓度自动控制的执行器。可应用于 食品罐头、制药、印染等行业的升温、保温、降温自控系统及水泥制造、机械制造业的压力自控系统，也可应用于大口径高压管道的自控系统。 ■主要技术参数
公称通径（mm）
25
50
65
80
100
工作压力
0~0.8Mpa
适用介质
气、水、液、蒸汽、煤气
控制压力
0.1~0.65Mpa
控制介质
气
环境温度
-10~+50℃
最高介质温度
120℃
电源
AC220V+10%/-15% 50Hz±5%或定制
温升
外形尺寸（H*L）mm
200*125
350*230
374*250
420*260
490*320
接管形式
内螺纹G1
法兰4孔φ18 中心圆φ125
法兰4孔φ18 中心圆φ145
法兰4孔φ18 中心圆φ150
法兰4孔φ18 中心圆φ170
■工作压力与控制压力对表
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
最小控制压力
0.15
0.45
0.58
0.63
