GYA系列液压安全阀


产品说明：

GYA系列
用途：
1、液压安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力：+56毫米水柱至-50毫米水柱。

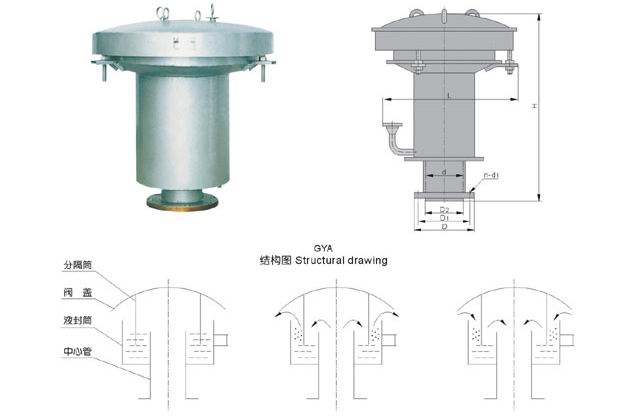

GYA%E7%B3%BB%E5%88%97%E6%B6%B2%E5%8E%8B%E5%AE%89%E5%85%A8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg
外形尺寸和连接尺寸：

型号	规格	安装尺寸（毫米）							重量
型号	规格	d	D	D1	D2	n-d1	L	H	重量
GYA-80	80	Ф85	Ф185	Ф150	Ф125	4-Ф18	376	424	38
GYA-100	100	Ф105	Ф205	Ф170	Ф145	4-Ф18	500	605	42
GYA-150	150	Ф148	Ф260	Ф225	Ф200	8-Ф18	650	705	66
GYA-200	200	Ф210	Ф315	Ф280	Ф255	8-Ф18	900	755	97
GYA-250	250	Ф264	Ф370	Ф335	Ф310	12-Ф18	1050	885	140

注：法兰标准JB/T78。
