弹簧微启焊接式高压安全阀

20100107091729%e5%bc%b9%e7%b0%a7%e5%be%ae%e5%90%af%e7%84%8a%e6%8e%a5%e5%bc%8f%e9%ab%98%e5%8e%8b%e5%ae%89%e5%85%a8%e9%98%80.jpg

产品说明：

一、概述：
高压焊接弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P，A61Y-320P型适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。

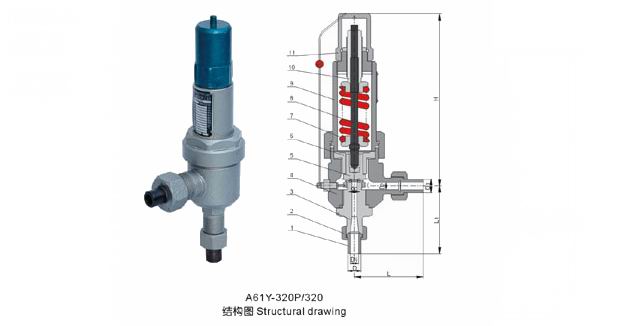

%E5%BC%B9%E7%B0%A7%E5%BE%AE%E5%90%AF%E7%84%8A%E6%8E%A5%E5%BC%8F%E9%AB%98%E5%8E%8B%E5%AE%89%E5%85%A8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg
二、主要零部件材料：

NO.	零件名称	A61H-C A61Y-C材料	A61Y-P材料
1	接头	20	1Cr18Ni9Ti
2	接头螺母	35	1Cr18Ni9Ti
3	阀座	2Cr13	1Cr18Ni9Ti
4	阀体	35/35CrMoA	1Cr18Ni9Ti
5	阀瓣	2Cr13	1Cr18Ni9Ti
6	导向套	2Cr13	1Cr18Ni9Ti
7	弹簧	50CrVA	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13
9	阀盖	ZG230-450	1Cr18Ni9Ti
10	调节螺杆	45	2Cr13
11	阀帽	ZG200-400	1Cr18Ni9Ti
	密封面材料	"Y"型堆焊Co基硬质合金,"H"型堆焊D507

三、外形尺寸和连接尺寸：

压力	公称通径	尺寸
压力	公称通径	do	D	D1	D2	L	L1	H
16	10	6	17	14	12	115	135	78
	15	8	22	18	16	115	135	85
	20	10	28	22	20	115	135	135
	25	12	35	26	24	160	165	142
32	10	6	22	14	12	115	135	80
	15	8	25	17	15	115	135	90
	20	10	30	22	20	115	135	140
	25	12	38	26	24	160	165	148
