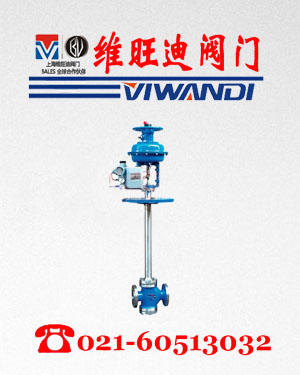

低温调节阀:气动薄膜低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用定位器。
气动低温调节阀结构原理:气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。
气动低温调节阀主要技术指标
公称通径 |
单座 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||
双座 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||
额定流量 |
单座 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
双座 |
10 |
6 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|||||||||||
流量特性 |
直线 |
直线;等百分比 |
|||||||||||||||||||
配用执行机构型号 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|||||||||||||||||
行程 |
10 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
作用方式 |
气关式(B),气开式(K) |
||||||||||||||||||||
弹簧压力范围KPa |
标准信号:20~100;其它信号;40~200;20~60;60~100 |
气动低温调节阀安装、使用注意事项:
1、应垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有阀门定位器或手轮机构者,更应保证观察,调整和操作和方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修调节阀时切换到手动操作,不致于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制阀门的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。
6、调节阀在安装前应对管路清洗污物、焊渣。安装后,使调节阀全开,对管路,阀门等进行清洗及试验各连接处的密封性。
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
A |
230 |
280 |
280 |
325 |
410 |
495 |
||||||||
135 |
235 |
235 |
255 |
280 |
310 |
345 |
370 |
430 |
470 |
550 |
660 |
|||
1 |
160 |
260 |
260 |
285 |
305 |
340 |
375 |
405 |
460 |
525 |
590 |
700 |
||
2 |
190 |
290 |
290 |
315 |
335 |
370 |
410 |
440 |
490 |
560 |
630 |
740 |
||
n- |
6-12 |
8-14 |
8-14 |
8-14 |
8-16 |
10-16 |
10-18 |
12-18 |
16-18 |
20-18 |
||||
单座 |
H |
L |
120 |
190 |
200 |
210 |
235 |
265 |
295 |
210 |
370 |
440 |
475 |
570 |
H1=500 |
862 |
1006 |
1060 |
1066 |
1137 |
1152 |
1377 |
1390 |
1394 |
|||||
H1=600 |
962 |
1106 |
1160 |
1166 |
1237 |
1252 |
1477 |
1490 |
1494 |
|||||
H1=700 |
1062 |
1206 |
1260 |
1266 |
1337 |
1352 |
1577 |
1590 |
1594 |
1743 |
1751 |
1790 |
||
H1=800 |
1162 |
1306 |
1360 |
1366 |
1437 |
1452 |
1677 |
1690 |
1694 |
1843 |
1851 |
1890 |
||
H1=900 |
1262 |
1406 |
1460 |
1466 |
1537 |
1552 |
1777 |
1790 |
1794 |
1943 |
1951 |
1990 |
||
H1=1000 |
1362 |
1506 |
1560 |
1566 |
1637 |
1652 |
1877 |
1890 |
1894 |
2043 |
2051 |
2090 |
||
H1=1100 |
2143 |
2150 |
2190 |
|||||||||||
H1=1200 |
2243 |
2250 |
2290 |
|||||||||||
H2 |
32 |
58 |
112 |
118 |
129 |
144 |
178 |
191 |
195 |
243 |
251 |
290 |
||
双座 |
H |
L |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
||
H1=500 |
1065 |
1068 |
1147 |
1152 |
1387 |
1407 |
1419 |
|||||||
H1=600 |
1165 |
1168 |
1247 |
1252 |
1487 |
1507 |
1519 |
|||||||
H1=700 |
1265 |
1268 |
1347 |
1352 |
1587 |
1607 |
1619 |
1768 |
1778 |
1820 |
||||
H1=800 |
1365 |
1368 |
1447 |
1452 |
1687 |
1607 |
1719 |
1868 |
1878 |
1920 |
||||
H1=900 |
1465 |
1468 |
1547 |
1552 |
1787 |
1807 |
1819 |
1968 |
1978 |
2020 |
||||
H1=1000 |
1565 |
1568 |
1647 |
1652 |
1887 |
1907 |
1919 |
2068 |
2078 |
2120 |
||||
H1=1100 |
2168 |
2178 |
2220 |
|||||||||||
H1=1200 |
2268 |
2278 |
2320 |
|||||||||||
H2 |
117 |
120 |
139 |
144 |
188 |
208 |
208 |
268 |
278 |
320 |
订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数:
1.公称通径、额定流量系数KV
2.流体性质(包括公称压力、温度、粘度或酸碱性)
3.信号压力、弹簧范围
4.流量特性
5.阀的开关型式
6.阀体、阀芯材料
7.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
