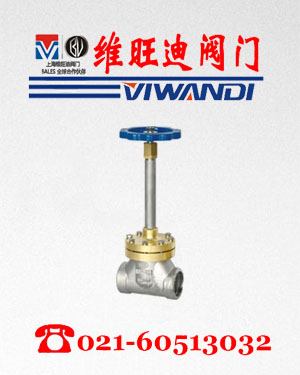

低温截止阀
|
产品概述 |
|
此类型低温截止阀主要用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统
主要技术参数 公称通径：DN10N100 公称压力：4.0MPa 适用温度：-196℃～+40℃ 适用介质 氧气、氮气、氩气、二氧化碳、惰性气体等 低温截止阀适用范围 城建、化工、冶金、石油、制药、食品、饮料、环保
|
主要参数
外形与安装连接尺寸
|
产品代号 |
H（开） |
H（关） |
A |
L |
D |
D1 |
D2 |
|
10 DJ61F-40P |
253 |
248 |
65 |
8 |
Ф60 |
Ф10 |
Ф14.5 |
|
15 DJ61F-40P |
253 |
248 |
65 |
8 |
Ф60 |
Ф15 |
Ф18.5 |
|
20 DJ61F-40P |
308 |
300 |
80 |
10 |
Ф90 |
Ф20 |
Ф25.5 |
|
25 DJ61F-40P |
308 |
300 |
80 |
10 |
Ф90 |
Ф25 |
Ф28.5 |
|
32 DJ61F-40P |
352 |
340 |
100 |
10 |
Ф110 |
Ф32 |
Ф38.5 |
|
40 DJ61F-40P |
352 |
340 |
100 |
12 |
Ф110 |
Ф40 |
Ф45.5 |
|
50 DJ61F-40P |
430 |
413 |
160 |
15 |
Ф160 |
Ф50 |
Ф57.5 |
|
65 DJ61F-40P |
435 |
418 |
180 |
20 |
Ф160 |
Ф65 |
Ф70.5 |
|
80 DJ61F-40P |
480 |
460 |
200 |
30 |
Ф240 |
Ф80 |
Ф89.5 |
|
100 DJ61F-40P |
480 |
460 |
220 |
30 |
Ф240 |
Ф100 |
Ф108.5 |
主要零件材料
|
名称 |
材料 |
|
阀体 |
不锈钢 |
|
阀盖 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
聚四氟乙烯 |
