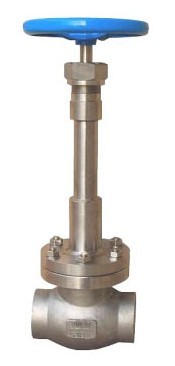

低温长轴截止阀

低温长轴截止阀（LNG专用）

此类型专用截止阀门主要用于LNG介质系统上，具有开关灵活、密封可靠、防静电及耐压等特点。

结构特点：
类型：直通型
连接方式：插入焊（SW）
公称压力：4.0MPa
设计温度：-196℃
动作方式：手动

主要零件材料：
阀体：0Cr18Ni9(相当于ASNI S304）
阀杆：0Cr18Ni9(相当于ASNI S304）
阀盖：0Cr18Ni9(相当于ASNI S304）
阀顶：0Cr18Ni9(相当于ASNI S304）
填料：复合四氟乙烯


产品说明：

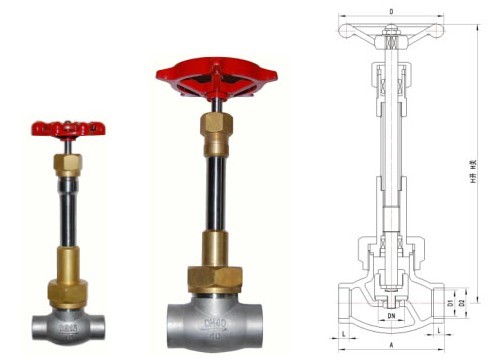

DJ61F-40P 低温长轴截止阀


%E4%BD%8E%E6%B8%A9%E9%95%BF%E8%A2%96%E6%88%AA%E6%AD%A2%E9%98%80%E7%BB%93%E6%9E%84%E7%A4%BA%E6%84%8F%E5%9B%BE.jpg


公称通径

DN10mm～40mm

公称压力

PN4.0MPa

适用介质

液氧、液氮、液氩、液化天然气、

液态二氧化碳、乙烯、丙烯、丙烷等

适用温度

-196℃～+80℃

阀体

ZG0Cr18Ni9

阀座、阀瓣

HPb59-1/0Cr18Ni9

阀杆

0Cr18Ni9

填料、密封圈

PTFE

延伸套管

0Cr18Ni9










产品型号

DJ61F-40P低温截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H开

H关

L

D1

D2

D

HH561FDJ10

10

70

258

250

10

10

14.5

65

1.36

HH561FDJ15

15

80

258

250

10

15

18.5

65

1.28

HH561FDJ20

20

90

322

310

10

20

25.5

100

2.22

HH561FDJ25

25

100

322

310

10

25

32.5

100

2.38

HH561FDJ32

32

110

390

370

15

32

38.5

120

4.68

HH561FDJ40

40

120

390

370

15

40

45.5

120

4.80




产品说明：

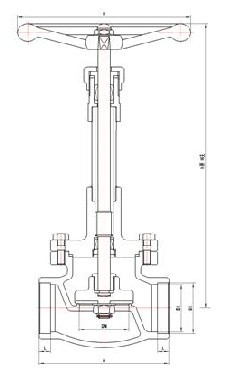

DJ61F-40P 低温长轴截止阀


%E4%BD%8E%E6%B8%A9%E9%95%BF%E8%A2%96%E6%88%AA%E6%AD%A2%E9%98%80%E5%9B%BE%E7%89%87.jpg%E4%BD%8E%E6%B8%A9%E9%95%BF%E8%A2%96%E6%88%AA%E6%AD%A2%E9%98%80%E7%BB%93%E6%9E%84%E7%A4%BA%E6%84%8F%E5%9B%BE1.jpg



公称通径

DN50mm～150mm

公称压力

PN4.0MPa

适用介质

液氧、液氮、液氩、液化天然气、

液态二氧化碳、乙烯、丙烯、丙烷等

适用温度

-196℃～+80℃

阀体

ZG0Cr18Ni9

阀座、阀瓣

HPb59-1/0Cr18Ni9

阀杆

0Cr18Ni9

填料、密封圈

PTFE

延伸套管

0Cr18Ni9











产品型号

DJ61F-40P低温截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H开

H关

L

D1

D2

D

HH561FDJ50

50

160

483

460

20

50

57.5

160

9.92

HH561FDJ65

65

180

483

460

20

65

76.5

160

12.89

HH561FDJ80

80

200

528

490

30

80

89.5

200

22.51

HH561FDJ100

100

220

540

500

30

100

108.5

240

29.65

HH561FDJ150

150

300

640

580

20

150

168.5

300

53.88
