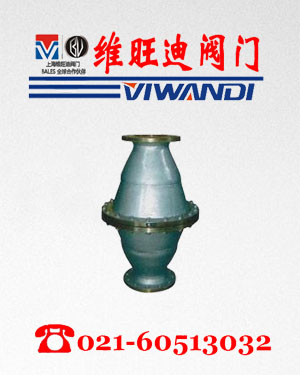

FPB燃气阻火器


产品说明：

一、产品用途
本产品适和于安装在输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网，也适和于民用煤气管道，防止在正常情况下火焰于管道中逆向传播，以避免灾难性事故的发生。安全阻火速度1425m/s,极限阻火速度1605m/s。

二、结构特点
本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。

FPB燃气阻火器

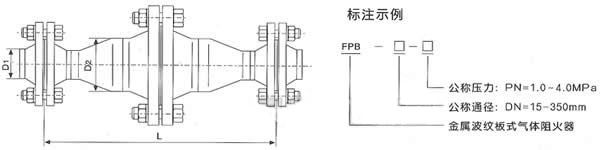

产品结构示意图:


三、主要外形与法兰连接尺寸

型号	公称通径DN	D1	D2	L
型号	公称通径DN	D1	D2	PN1.0MPa	PN1.6MPa	PN2.5MPa	PN4.0MPa
FPB-15	15	18×3	57×3.5	330	330	330	330
FPB-20	20	25×3	57×3.5	330	330	340	340
FPB-25	25	32×3.5	73×4	365	365	375	375
FPB-32	32	38×3.5	73×4	375	375	390	390
FPB-40	40	45×3.5	89×4	375	390	405	410
FPB-50	50	57×3.5	108×4	420	425	445	4650
FPB-65	65	73×4	133×4.5	485	485	515	520
FPB-80	80	89×4	159×4.5	505	520	560	560
FPB-100	100	108×4	219×8	555	560	600	645
FPB-125	125	133×4.5	278×8	615	620	670	720
FPB-150	150	159×4.5	325×8	665	665	735	800
FPB-200	200	219×8	377×9	940	950	1015	1100
FPB-250	250	278×8	480×10	1030	1070	1150	1265
FPB-300	300	325×8	529×10	1295	1295	1430	1545
FPB-350	350	377×9	630×12	1350	1350	1430	1545
