上海维旺迪阀门有限公司

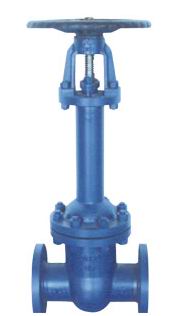

API波纹管不锈钢闸阀


产品说明：

产品引用标准：
设计标准  API1600、API6D
结构长度  ASME B16.10
连接法兰  ASME B16.5
试验和检验  API598、API6D
产品用途：
法兰连接美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

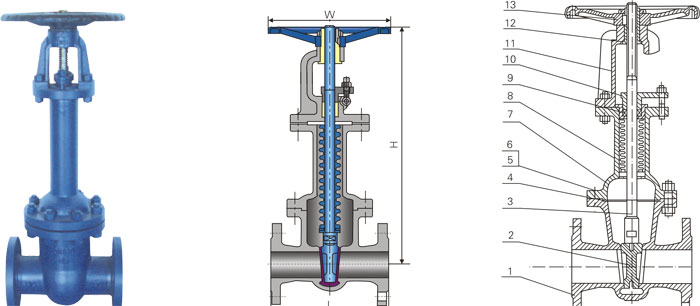

主要零部件材质Mainpartsmaterials

序号	名称	材质Material
1	阀体	ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
2	阀瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
3	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
4	垫片	柔性石墨+不锈钢
5	双头螺栓	ASTM A193-B7 .A193-B8.A193-B8M
6	六角螺母	ASTM A194-2H. A194-8. A194-8M
7	阀盖	ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
8	波纹管组件	ASTM A182-F304 .F316 .F321 F304L,F316L
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
11	支架	ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
12	阀杆螺母	铜合金ZQA19-4
13	手轮	ASTM A536- Gr.60-40-18 .A216-WCB

主要外形尺寸 Main size of outside

型号	WZ41H-150Lb
压力等级	150Lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（KG）		8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

型号	WZ41H-300Lb
压力等级	300Lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	550
重量（KG）		9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

型号	WZ41H-600Lb
压力等级	600Lb
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	216	165	229	241	292	330	356	432	508	559	660	787	838	889
H		200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	550
重量（KG）		11	13	16	24	32	50	70	90	105	165	230	300	400	570	730
