不锈钢法兰闸阀

您现在的位置：首页 > 产品展示 > 闸阀

不锈钢法兰闸阀


产品说明：

应用规范
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类

主要零件材质

阀体/阀盖	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
零件名称	ZGICr18 Ni9Tit系列	ZG00Cr18 Ni10系列	ZG1Cr18 Ni12M0 2 Ti系列	ZG00Cr17Ni14M0 2 系列	WCB系列
闸板	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	1Cr13
阀杆	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2 系列	WCB
填料压环	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti

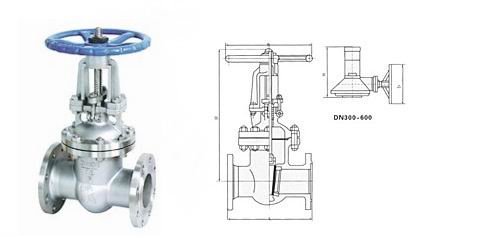

%E4%B8%8D%E9%94%88%E9%92%A2%E6%B3%95%E5%85%B0%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg
1.6MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

2.5MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

4.0MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
