产品说明：
一、应用规范

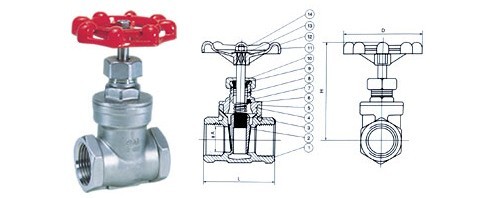

公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G） 螺纹类型：G?NPT.BSPT.BSP.DIN259/2999 主要零件材料
序号NO.
零件名称
材质
1
阀体
不锈钢CF8M/CF8
2
闸板
3
阀杆
不锈钢SS316/304
4
阀盖
5
填料
聚四氟乙烯PTFE
6
止推垫片
不锈钢SS304
7
阀杆架
不锈钢SS316/SS304
8
9
螺母
10
填料压盖螺母
11
手轮
铝合金
12
铬牌
铝
13
手轮垫片
14
手轮螺母
主要连接尺寸及重量 单位：mm
SIZE
1/2"
3/4"
1"
1 1 / 4 "
1 1 / 2 "
2"
A
15
20
25
32
38
50
H
90
97
108
120
146
163
L
55
60
65
75
85
95
D
70
80
100
