排渣闸阀


产品说明：

概述：
排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。
产品结构特点
1.采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2.启闭件采用半密封副强制密封，性能优良。
3.密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4.阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5.阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6.中大口径设置滚动轴承，启闭轻松。
引用标准
设计与制造：GB12234 GB3595
结构长度：GB12221
压力温度等级：GB9131 JB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
零部件材质

阀体	阀盖	支架	闸板	阀杆	阀座	密封圈	填料	阀杆螺母
WCB	WCB	WCB	WCB+耐磨合金	2Cr13	WCB+耐磨合金	增强柔性石墨	增强柔性石墨	ZCuA110Fe3

主要性能规范

试验压力MPa	公称压力PN (MPa)
试验压力MPa	1.6	2.5	4.0	6.4
壳体强度试验	2.4	3.75	6.0	9.60
密封试验(液)	1.76	2.75	4.4	7.04
密封试验	0.5-0.7
适用介质	C P1.5 R 灰水混合物，渣水比1:6最大粒度≤50mm
适用温度(℃)	≤100℃

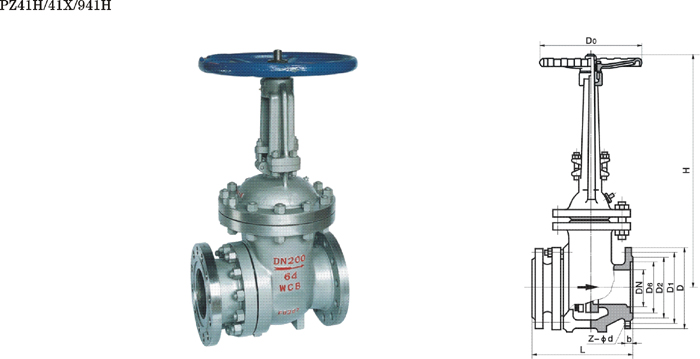

主要外形连接尺寸

公称道径DN(mm)	公称压力PN(MPa)	主要外形尺寸和连接尺寸(mm)
公称道径DN(mm)	公称压力PN(MPa)	L	D	D1	D2	D6	b	f	z-d	H	D0
50	1.6	250	160	125	102		20	3	4-18	335	250
80		280	200	160	133		22	3	8-18	510	280
100		300	220	180	158		24	3	8-18	685	300
150		350	285	240	212		28	3	8-22	790	300
200		400	340	295	268		30	3	12-22	885	350
250		450	405	355	320		32	3	12-26	1015	400
300		500	460	410	370		34	3	12-26	1190	450
350		550	520	470	430		38	4	16-26	1350	500
400		600	580	525	482		40	4	16-30	1460	500
450		650	640	585	532		44	4	20-30	1620	550
500		700	715	650	585		46	4	20-33	1800	550
50	2.5	250	160	125	102		20	3	4-18	335	250
80		280	200	160	133		22	3	8-18	510	280
100		300	235	190	158		24	3	8-22	685	300
150		350	300	250	212		30	3	8-26	790	300
200		400	360	310	278		34	3	12-26	885	350
250		450	425	370	335		36	3	12-30	1015	400
300		500	485	430	390		40	4	16-30	1190	450
350		550	555	490	450		44	4	16-33	1350	500
400		600	620	550	505		48	4	16-36	1460	500
450		650	670	600	555		50	4	20-36	1620	550
500		700	730	660	615		52	4	20-36	1800	550
50	4.O	250	165	125		88	20	3	4-18	340	250
80		310	200	160		121	22	3	8-18	508	300
100		350	235	190		150	24	3	8-22	680	300
150		450	300	250		204	30	3	8-26	800	400
200		550	375	320		260	38	3	12-30	875	500
250		650	450	382		313	42	3	12-33	1010	500
300		750	515	450		364	46	4	16-33	1180	550
350		850	580	510		422	52	4	16-36	1245	600
400		950	660	585		474	58	4	16-39	1280	600
450		1050	685	610		524	60	4	20-39	1415	700
500		1150	755	670		576	62	4	20-42	1560	750
50	6.4	250	180	135		88	26	3	4-22	340	250
80		310	215	170		121	30	3	8-22	508	300
100		350	250	200		150	32	3	8-26	680	300
150		450	345	280		204	38	3	8-33	800	400
200		550	415	345		260	44	3	12-36	875	500
250		650	470	400		313	48	3	12-36	1010	500
300		750	530	460		364	54	4	16-36	1180	550
350		850	600	525		422	60	4	16-39	1245	600
400		950	670	585		474	66	4	16-42	1280	600
450		1050	715	630		524	70	4	20-42	1415	700
500		1150	800	705		576	76	4	20-48	1560	750
