上海维旺迪阀门有限公司

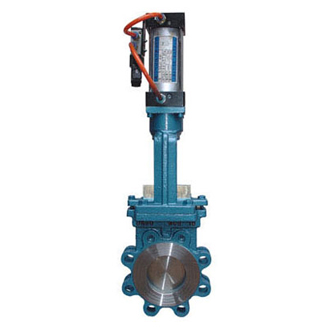

气动刀型闸阀


产品说明：

一、概述
该气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用：对阀门开启和关闭的两位式控制；
2、单作用：(弹簧复位)：在电路和气路切断或故障时，阀门自动开启或关闭。

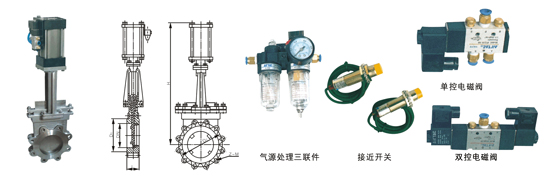

二、可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。

三、主要性能规范

公称压力 (MPa)	壳体试验 (MPa)	密封试验 (MPa)	工作温度	适用介质
1.0	1.5	1.1	≤100℃	纸浆、污水、煤浆、灰、渣水混合物

四、、主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

五、主要外形及连接尺寸

公称压力 Nominal Pressure	DL	L	D1	D2	H	Z-M
0.6 MPa	50	48	90	110	335	4-M12
	65	48	110	130	363	4-M12
	80	51	125	150	395	4-M16
	100	51	145	170	465	8-M16
	125	57	175	200	530	8-M16
	150	57	200	225	630	8-M16
	200	70	255	280	750	8-M16
	250	70	310	335	900	12-M16
	300	76	362	395	1120	12-M20
	350	76	412	445	1260	12-M20
	400	89	462	495	1450	16-M20
	450	89	518	550	1600	16-M20
	500	114	568	600	1800	16-M20
	600	114	670	705	2300	20-M22
	700	127	775	810	2500	24-M22
	800	127	880	920	2800	24-M27
	900	154	980	1020	3100	24-M27
	1000	165	1080	1120	3400	28-M27
	1200	190	1295	1340	3600	32-M30
1.0 MPa	50	48	100	125	335	4-M16
	65	48	120	145	363	4-M16
	80	51	135	160	395	4-M16
	100	51	155	180	465	8-M16
	125	57	185	210	530	8-M16
	150	57	210	240	630	8-M20
	200	70	265	295	750	8-M20
	250	70	320	350	900	12-M20
	300	76	368	400	1120	12-M20
	350	76	428	460	1260	16-M20
	400	89	482	515	1450	16-M22
	450	89	532	565	1600	20-M22
	500	114	585	620	1800	20-M22
	600	114	685	725	2300	20-M27
	700	127	800	840	2500	24-M27
	800	127	898	950	2800	24-M30
	900	154	1005	1050	3100	28-M30
	1000	165	1115	1160	3400	28-M30
	1200	180	1325	1380	3600	32-M36
