热锻压内螺纹闸阀

您现在的位置：首页 > 产品展示 > 闸阀

热锻压内螺纹闸阀

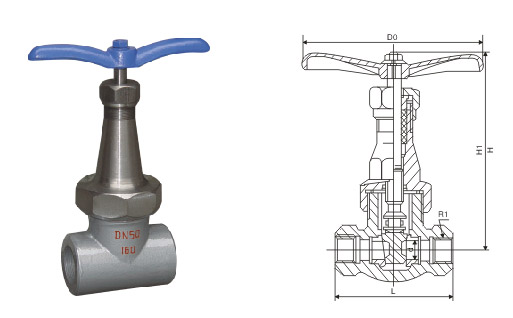

20091221124649%e7%83%ad%e9%94%bb%e5%8e%8b%e5%86%85%e8%9e%ba%e7%ba%b9%e9%97%b8%e9%98%80.jpg

产品说明：

主要零件资料：

零件名称	阀体、阀盖	闸板、密封面	阀杆	填料
Z11H-25/40	碳钢	辂不锈钢	辂不锈钢	石墨盘根
Z11W-25/40	辂不锈钢	辂不锈钢	辂不锈钢	石墨盘根

主要连接尺寸寄重量：

公称通经 DN（mm）	螺纹 B0	主要尺寸（mm）						重量（kg）
公称通经 DN（mm）	螺纹 B0	L	Do	Lo	d	H	H1	重量（kg）
15	1/2	90	120	200	15	217	235	3.1
20	3/4	110	140	250	20	258	284	5.1
25	1	120	160	250	25	273	303	6.5
32	1 1/4	130	160	250	32	280	315	7.9
40	1 1/2	150	200	300	40	313	358	11.9
50	2	190	240	350	50	363	415	18.4

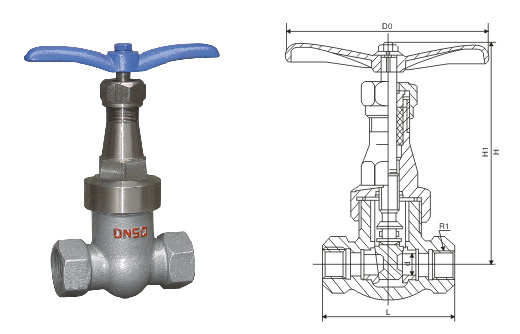

20091221011257%e7%83%ad%e9%94%bb%e5%8e%8b%e5%86%85%e8%9e%ba%e7%ba%b9%e9%97%b8%e9%98%801.jpg

产品说明：

主要零件资料：

零件名称	阀体、阀盖	闸板、密封面	阀杆	填料
Z11H-25/40	碳钢	辂不锈钢	辂不锈钢	石墨盘根
Z11W-25/40	辂不锈钢	辂不锈钢	辂不锈钢	石墨盘根

主要连接尺寸寄重量：

公称通经 DN（mm）	螺纹 B0	主要尺寸（mm）						重量（kg）
公称通经 DN（mm）	螺纹 B0	L	Do	Lo	d	H	H1	重量（kg）
15	1/2	90	120	200	15	217	235	3.1
20	3/4	110	140	250	20	258	284	5.1
25	1	120	160	250	25	273	303	6.5
32	1 1/4	130	160	250	32	280	315	7.9
40	1 1/2	150	200	300	40	313	358	11.9
50	2	190	240	350	50	363	415	18.4
