伞齿轮暗杆式刀型闸阀
您现在的位置:首页 > 产品展示 > 闸阀

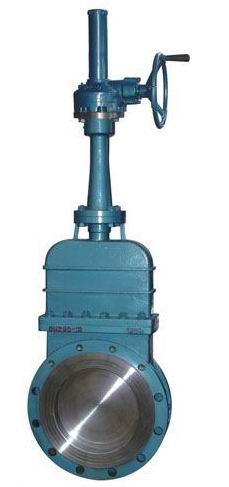

伞齿轮暗杆式刀型闸阀

20100106082009%e4%bc%9e%e9%bd%bf%e8%bd%ae%e6%9a%97%e6%9d%86%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.jpg

产品说明:

一、主要性能规范

公称压力

PN

壳体试验

15XPN

密封试验

11XPN

工作温度

橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃

运用介质

纸浆、污水、煤气等

二、主要零部件材质

阀体、上盖

碳钢、不锈钢

闸板

不锈钢

阀杆

不锈钢

密封圈

橡胶、四氟、不锈钢、 硬质合金

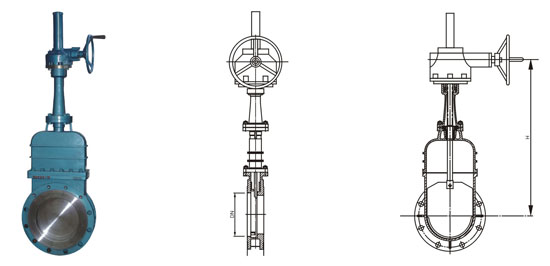

三、主要外形及连接尺寸



公称压力 PN(MPa)

公称通径 DN(mm)

L

D

D1

D2

H

N-M

Do

1.0

150

70

280

240

210

475

8-M20

280

200

80

335

295

265

540

8-M20

360

250

85

390

350

320

630

12-M20

360

300

100

440

400

368

780

12-M20

400

350

100

500

460

428

885

16-M20

400

400

110

565

515

482

990

16-M22

400

450

120

615

565

532

1100

20-M22

530

500

130

670

620

585

1200

20-M22

530

600

140

780

725

685

1450

20-M27

600

700

165

895

840

800

1700

24-M27

600

800

190

1010

950

905

2000

24-M30

680

900

200

1110

1050

1005

2300

28-M30

680

1000



1220

1160

115

2780

28-M33

配电动

1200



1450

1380

1325

3360

32-M36

1400



1675

1590

1525

3920

36-M39

1600



1915

1820

1750

4480

40-M45

注:0.6MPa1.OMPa1.6MPa及美标150Lb等连接尺寸见附录。
