伞齿轮对夹式刀型闸阀
您现在的位置:首页 > 产品展示 > 闸阀

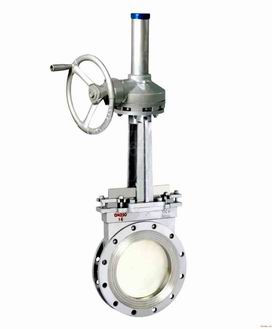

伞齿轮对夹式刀型闸阀

20100106051100%e4%bc%9e%e9%bd%bf%e8%bd%ae%e5%af%b9%e5%a4%b9%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.jpg

产品说明:

一、概述
PZ573伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛应用于飞灰处理、散状物料输送、化工厂、食品饮料、造纸、纸浆工业、工业污水、城市污水处理行业。
二、主要性能规范

公称压力 (MPa)

壳体试验 (MPa)

密封试验 (MPa)

工作温度

适用介质


1.0


1.5

1.1

≤100℃

纸浆、污水、煤浆、灰、渣水混合物

二、主要零部件材质

体、盖

闸板

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

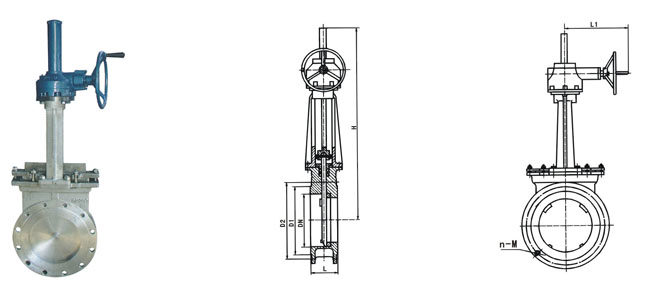

四、主要外形及连接尺寸



公称压力

DN

L

D1

D2

H

n-M

0.6MPa

50

43

90

110

475

4-M12

60

46

110

130

500

4-M12

80

46

125

150

535

4-M16

100

52

145

170

605

4-M16

125

56

175

200

665

8-M16

150

56

200

225

765

8-M16

200

60

255

280

880

8-M16

250

68

310

335

1020

12-M16

300

78

362

395

1220

12-M20

350

78

412

445

1375

12-M20

400

102

462

495

1560

16-M20

450

114

518

550

1720

16-M20

500

127

568

600

1870

16-M20

600

154

670

705

2220

20-M22

700

165

775

810

2570

24-M22

800

190

880

920

3030

24-M27

900

203

980

1020

3430

24-M27

1000

216

1080

1120

3470

28-M27

1200

254

1295

1340

4230

32-M30

1.0MPa

50

43

160

125

475

4-M16

60

46

120

145

500

4-M16

80

46

135

160

535

4-M16

100

52

155

180

605

8-M16

125

56

185

210

665

8-M16

150

56

210

240

765

8-M20

200

60

265

295

880

8-M20

250

68

320

350

1020

12-M20

300

78

368

400

1220

12-M20

350

78

428

460

1375

16-M20

400

102

482

515

1560

16-M22

450

114

532

565

1720

20-M22

500

127

585

620

1870

20-M22

600

154

685

725

2220

20-M27

700

165

800

840

2570

24-M27

800

190

898

950

3030

24-M30

900

203

1005

1050

3430

28-M30

1000

216

1115

1160

3470

28-M30

1200

254

1325

1380

4230

32-M36
