手动浆液阀

您现在的位置：首页 > 产品展示 > 闸阀

手动浆液阀


产品说明：

主要性能规范

公称压力 (MPa)	壳体试验 (MPa)	密封试验 (MPa)	工用温度	适用介质
0.6 1.0	0.9 1.5	0.66 1.1	≤80℃	煤浆、水

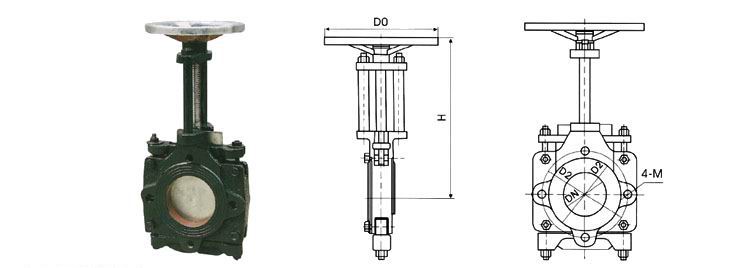

主要外形及连接尺寸

公称压力	DN	L	D	D1	D	H	n-M
0.6MPa	50	40	125	100	180	295	4-M16
	65	40	145	120	180	305	4-M16
	80	50	160	135	220	330	4-M16
	100	50	180	155	220	380	4-M16
	125	50	210	185	240	415	4-M16
	150	60	240	210	280	490	4-M20
	200	60	295	265	280	550	4-M20
	250	70	350	320	360	693	8-M20
	300	70	400	368	400	796	8-M20
	350	80	460	428	400	895	10-M20
	400	80	515	482	500	1004	10-M22
	450	90	565	532	500	1110	14-M22
	500	100	620	585	600	1210	14-M22
	600	100	825	685	700	1460	14-M27
	700	100	840	800	800	1680	16-M27
	800	120	950	905	800	1910	16-M30
	900	120	1050	1005	800	2130	20-M30
	1000	160	1160	1115	900	2380	20-M30
1.0MPa	50	40	125	100	180	295	4-M16
	65	40	145	120	180	305	4-M16
	80	50	160	135	220	330	4-M16
	100	50	180	155	220	380	4-M16
	125	50	210	185	240	415	4-M16
	150	80	240	210	280	490	4-M20
	200	60	295	265	280	550	4-M20
	250	70	350	320	360	693	8-M20
	300	80	400	368	400	796	8-M20
	350	90	460	428	400	895	10-M20
	400	120	515	482	500	1004	10-M22
	450	120	565	532	500	1110	14-M22
	500	130	620	585	600	1210	14-M22
	600	140	825	685	700	1460	14-M27
	700	140	840	800	800	1680	16-M27
	800	150	950	905	800	1910	16-M30
	900	150	1050	1005	800	2130	20-M30
	1000	200	1160	1115	900	2380	20-M30


产品说明：

%E6%89%8B%E5%8A%A8%E6%B5%86%E6%96%99%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg
主要性能规范

公称压力PN(MPa)	阀体材料	法兰介质	适用温度
0.6	铸钢、铸铁、不锈钢	纸浆料	X<80
1.0	铸钢、铸铁、不锈钢	纸浆料	X<80

主要外形及连接尺寸

公称压力PN(MPa)	公称通径DN(mm)	主要结构尺寸(mm)							公称压力PN(MPa)	公称通径DN(mm)	主要结构尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm)	L	D1	D2	H	H1	N-M	Z-Φd	公称压力PN(MPa)	公称通径DN(mm)	L	H	H1	D1	D2	Z-Φd
0.6	50	50	90	110	380	330	2-12	2-14	1.0	50	48	306	356	100	125	4-20
	65	55	110	130	415	350	2-12	2-14		65	48	320	365	120	145	4-20
	80	60	125	150	450	370	2-16	2-18		80	50	336	416	135	160	4-20
	100	60	145	170	500	400	2-16	2-18		100	50	374	474	155	180	8-20
	125	65	175	200	625	500	4-16	4-18		125	57	446	571	184	210	8-20
	150	70	200	225	690	540	4-16	4-18		150	57	543	693	210	240	8-24
	200	75	255	280	800	600	4-16	4-18		200	70	610	810	268	295	8-24
	250	85	260	335	900	650	8-16	4-18		250	70	724	974	324	350	12-24
	300	90	362	395	1000	720	8-20	4-22		300	76	820	1120	370	400	12-24
	350	105	412	445	1130	780	8-20	4-22		350	76	921	1271	430	460	16-24
	400	115	462	495	1750	850	12-20	4-22		400	89	1026	1426	485	515	16-28
