产品说明：
一、概述： 信号闸阀，信号蝶阀常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度，若安装位置较低。则需用付开度指示闸阀。

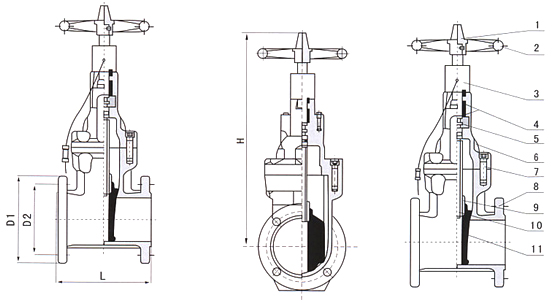

二、主要零部件材料
NO.
零件名称
材质
1
传动帽
球墨铸铁、铸钢
2
手轮
可锻铸铁
3
防尘罩
塑料
4
密封圈
丁腈橡胶、三元乙丙
5
止推轴承
锡青铜
6
阀盖
灰铸铁、球墨铸铁、铸钢
7
螺栓
碳钢、不锈钢
8
阀体
碳钢、球墨铸铁、铸钢
9
铜螺母
10
阀杆
不锈钢
11
阀瓣
球墨铸铁+三元乙丙或丁腈橡胶
三、主要技术参数
公称压力：1.0～2.5MPa 公称通径：50～600mm 工作温度：0～120℃ 适用介质：水、油、气等 法兰标准：GB/T17241.6GB9113 试验标准：GB13927API598
四、主要连接外型尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
H(全开)
732
773
820
870
915
1003
1110
1263
1360
1550
1610
1900
1938
2130
