高压平板闸阀

您现在的位置：首页 > 产品展示 > 闸阀

高压平板闸阀

20091222114408%e5%af%b9%e7%84%8a%e9%ab%98%e5%8e%8b%e5%b9%b3%e6%9d%bf%e9%97%b8%e9%98%80.jpg

产品说明：

产品结构特点

　　本公司ZF系列注水阀均为高压平板闸阀。结构合理，密封可靠，操作轻便。密封面均喷焊硬质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

产品采用标准

设计标准		JB/T5298、APl6D
结构长度	法兰	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
连接法兰		GB/T9113、JB/T 79 ANSl 16.5a
对焊端		GB/T 12224
试验和检验		GB/T3927、JB/T 9092

产品性能规范

适用范围		PN10.0～42.0MPa	DN25～200mm
适用温度		-29～121℃
适用介质	普通型	石油、天然气、成油品、水等
	抗硫型	含H₂S、CO₂_{的石油、天然气等}
连接形式		法兰端、焊接端、卡箍端
驱动方式		手动、电动、气动等

主要零件材料

零件名称

阀体、阀盖

闸板

阀杆

阀座

阀杆螺母

填料

"Z"型

WCB、铬钼钢

合金钢（焊硬质合金)

不锈钢

合金钢（焊硬质合金)

铝青铜

聚四氟乙烯、氟橡胶 PTFE、

"KZ"型

抗硫不锈钢

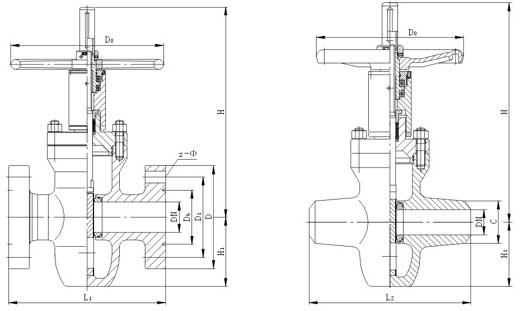

主要外形尺寸

型号 Model:ZF43Y、ZF63Y、Z83Y

公称压力	DN(mm)	尺寸 (mm)
公称压力	DN(mm)	L1	L2	Do	H1	H
10.0 16.0	25	230	216	180	85	344
	32	260	229	220	98	352
	40	260	241	260	110	364
	50	300	310	310	120	379
	65	340	340	350	133	402
	80	380	356	400	158	475
	100	430	432	460	198	482
	125	500	508	460	240	490
	150	550	559	470	260	547
	200	650	660	600	358	616
20.0 25.0	25	230	254	180	87	344
	32	260	279	220	100	352
	40	260	305	260	112	364
	50	300	368	310	122	379
	65	340	419	350	135	402
	80	380	470	400	160	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616

公称压力(MPa)	DN(mm)	尺寸 (mm)
公称压力(MPa)	DN(mm)	L1	L2	Do	H1	H
32.0 35.0	25	230	254	180	90	344
	32	260	279	220	103	352
	40	260	305	260	115	364
	50	300	368	310	125	379
	65	340	419	350	137	402
	80	380	470	400	164	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616
40.0 42.0	25	230	254	180	92	344
	32	260	279	220	105	352
	40	260	305	260	117	364
	50	300	368	310	127	379
	65	340	419	350	139	402
	80	380	470	400	166	475
	100	430	546	460	198	482
	125	500	673	460	240	490
	150	550	705	470	260	547
	200	650	832	600	358	616
