焊接式水封闸阀


产品说明：

焊接式水封闸阀结构特点及用途：
1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、填料函设计成水密封结构，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系统与大气隔离，保证良好的气密性。
3、启闭件采用双闸板双向弹性密封，启闭轻松，密封可靠，性能良好。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
5、结构简单，紧凑合理，检修方便，使用寿命长，造型美观。
6、阀门工作必须在全开或全关位置，不可做调节阀用。
焊接式水封闸阀主要性能规范 Chief property ａnd specification

试验压力 Test pressure	公称压力PN/MPa
试验压力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
壳体强度试验 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封试验 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封试验 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验 Leak- proofness test	0.5～O.7

焊接式水封闸阀使用范围 Scope of use

产品类别 Product classification	适用温度/℃ Working temperature	适用介质 Suitable medium
碳钢型（C） Carbon steel	≤425	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas
合金钢（I） Alloy steel	≤540	水、蒸汽、油品、非腐蚀性气体 Water，Stem，oilgoods non-corrosive gas

焊接式水封闸阀主要零件材料 Material for Main Parts

产品类型 Product type	零件名称 Part name
产品类型 Product type	阀体、阀盖、支架 B0dy，BOnnet，Yoke	阀杆 Valve rod	闸板、阀瓣、密封面 Walge gate Disc Sealface	阀座密封面 Seatring seal face	阀杆螺母 Yoke nut	填料 Packing
碳钢型（C） Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy	不锈钢 Stainlesssteel	铝青铜 Albronze	柔性石墨 F18xible graphite
合金钢（I） Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金 Carbide alloy	铝青铜 Albronze	柔性石墨 F18xible graphite

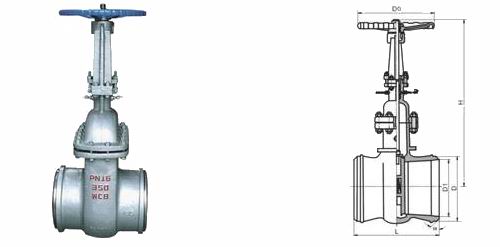

焊接式水封闸阀主要尺寸/mm Main dimensions

%E7%84%8A%E6%8E%A5%E5%BC%8F%E6%B0%B4%E5%B0%81%E9%97%B8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

DS/Z64H-16、25 DS/Z64Y-16I、25I焊接式水封闸阀

公称通径 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37^o30＇	334	250	58	50	64	4g
65	270	37^o30＇	439	250	75	65	82	67
80	280	37^o30＇	495	300	91	79	95	77
100	300	37^o30＇	575	350	11O	97	117	101
125	325	37^o30＇	587	350	136	121	144	126
150	350	37^o30＇	607	350	163	146	172	158
200	400	37^o30＇	740	400	223	202	223	202
250	450	37^o30＇	863	400	278	254	278	254
300	500	37^o30＇	990	400	330	305	330	305
350	550	37^o30＇	1137	500	382	352	382	352
400	600	37^o30＇	1523	500	432	399	432	39g
450	650	37^o30＇	1618	600	485	451	485	451
500	700	37^o30＇	1657	600	535	501	535	499
600	800	37^o30＇	1746	700	636	601	636	599

注：PN1.6（16）阀门允许作为PN1.0（10）压力选用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I 焊接式水封闸阀

公称通径 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公称通径 DN/mm Nominal diameter	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37^o30＇	49	345	300	50	350	300	49	350	300
65	270	83	37^o30＇	67	441	300	66	447	300	64	447	300
80	280	96	37^o30＇	79	495	350	77	499	350	75	499	350
100	300	117	37^o30＇	101	575	350	99	582	400	87	582	400
125	325	144	37^o30＇	126	587	400	129	590	400	125	590	400
150	350	172	37^o30＇	152	607	400	150	611	450	145	611	450
200	400	223	37^o30＇	200	740	450	198	745	550	190	747	550
250	450	278	37^o30＇	252	863	550	246	867	650	236	869	650
300	500	330	37^o30＇	302	1008	650	294	1008	750	282	1013	750
350	550	382	37^o30＇	350	1142	750	342	1148	800	334	1148	850
400	650	432	37^o30＇	397	1527	850	387	1531	900	377	1533	950
