产品说明：
一、产品概述 暗杆弹性座封闸阀，零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。 二、主要零部件材料
名 称
材 料
阀 体
灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板
球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶
内 六 角 螺 栓
碳 化 处 理
密 封 圈
丁 腈 橡 胶
阀 盖
阀 杆
不 锈 钢
“O” 形 密 封 圈
止 推 轴 承
锡 青 铜
螺 栓
压 盖
球 墨 铸 铁、铸 钢
防 尘 罩
手 轮 （传 动 帽）
铸 铁

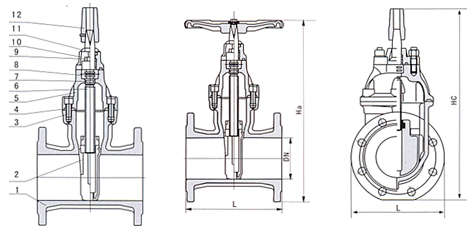

三、主要技术参数 公称压力：1.0～2.5MPa 公称通经：50～600mm 工作温度：0～80℃ 适用介质：水、油、气等 法兰标准：GB/T 17241.6 GB9113 试验标准：GB13927 AP1598 四、主要外形连接尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
HA
313
332
372
424
497
562
680
837
948
1010
1220
1280
1480
1665
HC
355
375
415
476
540
720
875
990
1050
1245
1310
1560
1750
